金屬氧化物半導體場效應(MOS)晶體管可分成N溝道與P溝道兩個大類，P溝道硅MOS場效應晶體管在N型硅襯底上有2個P+區，各自稱為源極和漏極，兩極之間不通導，柵極上加有足夠的正電壓(源極接地)時，柵極下的N型硅表層呈現P型反型層，變成連接源極和漏極的溝道。更改柵壓能夠更改溝道中的電子密度，進而更改溝道的電阻。這類MOS場效應晶體管稱為P溝道增強型場效應晶體管。假如N型硅襯底表層不加柵壓就已存在P型反型層溝道，加上適度的偏壓，可致溝道的電阻增大或減少。這種的MOS場效應晶體管稱為P溝道耗盡型場效應晶體管。通稱為PMOS晶體管。
P溝道MOS晶體管的空穴遷移率低,因此在MOS晶體管的幾何尺寸和工作電壓絕對值相同的情況下，PMOS晶體管的跨導小于N溝道MOS晶體管。除此之外，P溝道MOS晶體管閾值電壓的絕對值通常偏高，要求有較高的工作電壓。它的供電電源的電壓大小和極性,與雙極型晶體管——晶體管邏輯電路不兼容。PMOS因邏輯擺幅大，充電放電過程長，因之器件跨導小，因此工作速度更低，在NMOS電路(見N溝道金屬—氧化物—半導體集成電路)出現過后，大部分已經為NMOS電路所取代。只是,因PMOS電路工藝簡單,價格低，一些中規模和小規模數字控制電路仍采用PMOS電路技術。
PMOS集成電路是一種適合在低速、低頻領域內應用的器件。PMOS集成電路采用-24V電壓供電。如圖5所示的CMOS-PMOS接口電路采用兩種電源供電。采用直接接口方式，一般CMOS的電源電壓選擇在10～12V就能滿足PMOS對輸入電平的要求。
PMOS導通條件
P溝道m(xù)os管作為開關，柵源的閥值為-0.4V，當柵源的電壓差為-0.4V就會使DS導通，如果S為2.8V，G為1.8V，那么GS=-1V，mos管導通，D為2.8V
如果S為2.8V，G為2.8V，VGSw
那么mos管不導通，D為0V，
所以，如果2.8V連接到S，要mos管導通為系統供電，系統連接到D，利用G控制。
那么和G相連的GPIO高電平要2.8-0.4=2.4V以上，才能使mos管關斷，低電平使mos管導通。
如果控制G的GPIO的電壓區域為1.8V，那么GPIO高電平的時候為1.8V，GS為1.8-2.8=-1V，mos管導通，不能夠關斷。
GPIO為低電平的時候，假如0.1V，那么GS為0.1-2.8=-2.7V,mos管導通。這種情況下GPIO就不能夠控制mos管的導通和關閉。
當柵源的電壓差為-0.4V就會使DS導通，如果S為5V，G為4V，那么GS=-1V，mos管導通，D為5V

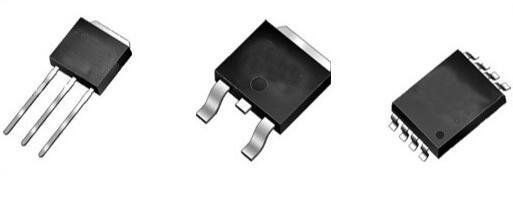

PMOS管型號選型
Part Numbe ID（A) VDSS（V) RDS（ON）（Ω）
23P10A -23 -100 0.95
35P10A -35 -100 0.055
8610A -35 -100 0.055
2301 -2.8 -20 0.12
2305 -3.5 -20 0.055
3401 -4 -30 0.06
3407 -4.1 -30 0.06
3409 -2.6 -30 0.13
3415 -4 -16 0.045
3423 -2 -20 0.092
4953 -5.3 -30 0.063
9435 -5.3 -30 0.06
7P03A -7.5 -30 0.018
4435 -10.5 -30 0.018
