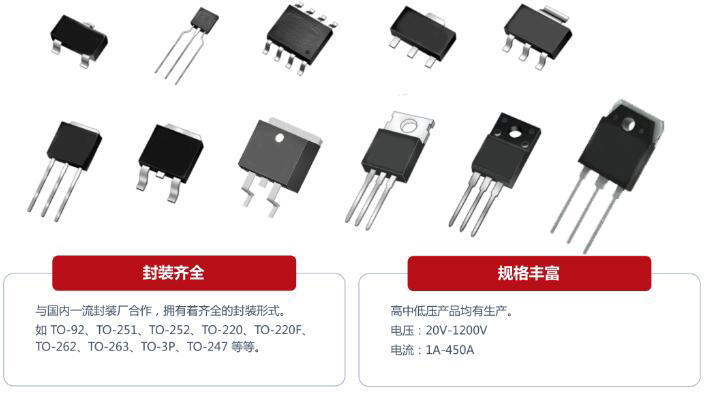

MOS管有很多種封裝，TO-220是最長見的直插封裝，另外還有各種直插和貼片封裝，大家沒有見過的話，能夠去某網站搜一下見見。
什么狀況下用MOS管
我們曉得，三極管最大的電流也就是1.5A左右了，高于1.5A的三極管很少見。高于1.5A，人們普通就用MOS管驅動了。比方驅動電機。
電機的線圈，簡直沒有電阻，所以啟動電流十分大。（為什么啟動電流十分大，很多人學了歐姆定律卻不會用，I=U/R，由于R很小，所以I很大。）
電機啟動以后，電流就會減小，由于線圈產生了反電動勢。所以電機的參數普通有堵轉電流和正常工作的電流等參數。
單片機引腳能夠直接MOS管驅動嗎？
答：局部狀況下，能夠直接驅動。
例如我們做小四軸時，驅動空心杯電機用的MOS管能夠用單片機引腳直接G極驅動。也就是說，MOS管驅動的東西，供電電壓和單片機一樣的話，是能夠直接驅動的。
假如你的MOS管，是擔任一個12V或者更高電壓的電機的話，假如是NMOS管，Vgs電壓普通小于4.5V，能夠用5V的單片機引腳直接驅動。假如是PMOS管，那就只能在單片機之間加個三極管或者MOS管驅動芯片來驅動了。
當PWM信號上到20K或者更高時，最好用驅動芯片來驅動，這時分，三極管也不好使了。你要親身做過實驗就會曉得，頻率太高的話，用三極管驅動，PWM波形就不是完好的矩形波了，會變形。而且，固然MOS管是電壓驅動型器件，假如頻率太高的話，也是需求很大的驅動電流，單片機的引腳就無法輸出它所需的驅動電流了。
幾種MOS管和三極管的選擇規律：
(1)MOS管是電壓控制元件，而三極管是電流控制元件。在只允許從信號源取較少電流的狀況下，應選用MOS管;而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用三極管。
(2)電力電子技術中提及的單極器件是指只靠一種載流子導電的器件，雙極器件是指靠兩種載流子導電的器件。MOS管是應用一種多數載流子導電，所以稱之為單極型器件，而三極管是既有多數載流子，也應用少數載流子導電。被稱之為雙極型器件。
(3)有些MOS管的源極和漏極能夠互換運用，柵壓也可正可負，靈敏性比三極管好。
(4)MOS管能在很小電流和很低電壓的條件下工作，而且它的制造工藝能夠很便當?shù)匕押芏郙OS管集成在一塊硅片上，因而MOS管在大范圍集成電路中得到了普遍的應用。
(5)MOS管具有較高輸入阻抗和低噪聲等優點，因此也被普遍應用于各種電子設備中。特別用MOS管做整個電子設備的輸入級，能夠取得普通三極管很難到達的性能。
(6)MOS管分紅結型和絕緣柵型兩大類，其控制原理都是一樣的
