MOSFET和IGBT是目前應用最廣泛的兩種功率半導體器件。隨著智能網聯汽車、新能源行業的快速發展，大功率MOSFET和IGBT等新型MOS管的作用越來越受重視，以IGBT為代表的快充技術更被視作未來十年的發展趨勢。

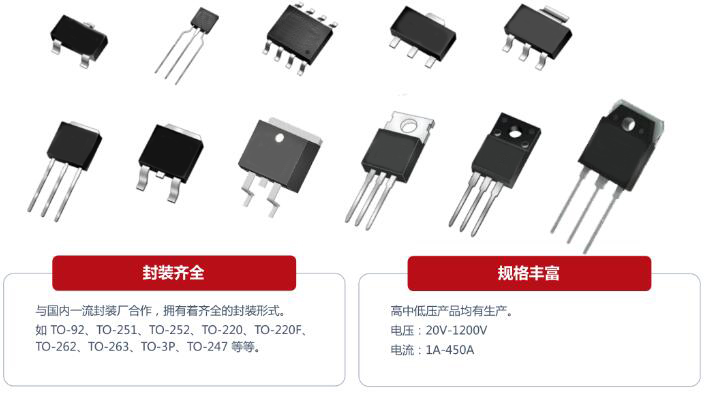

大功率MOSFET是市場主流
今天，大功率MOSFET已成為功率組件的主流，在市場上居于主導地位。以計算機為首之電子裝置對輕、薄、短、小化以及高機能化的要求帶動大功率MOS管的發展。尤其是低耐壓大功率MOSFET，隨者其母體MOS IC集成度的提高而性能大增。
大功率MOSFET的MOS閘極（GATE）四周圍繞的絕緣膜（材質通常為SiO2）的質量決定其特性及可靠度。隨著手提型計算器及計算機等之迅速普及，為了節省消耗功率而延長電池之使用時間，性能稍差但省電的MOS IC成為時代之寵兒。同時，導入先進IC微細加工技術之后使得大功率MOS管器件性能大幅提高。
大功率MOSFET是第一個進入市場的MOS器件。隨著電池驅動型便攜式設備的迅速發展，大功率MOSFET的角色扮演著十分重要。不過，在經受高耐壓后，大功率MOSFET的功率損失迅速增加。一般來說，市電供電交流電源所使用的大功率MOSFET的耐壓必須高達500~1000V左右，在此高壓領域內，其理論功率損失較雙極（BIPOLAR）型大功率組件還要大。如果加大MOS管組件的芯片尺寸，雖然能降低功率損失，但同時也會增加成本。
IGBT效率遠高于大功率MOSFET
IGBT(Insulated Gate Bipolar Transistor)是由BJT(雙極型三極管)和MOS管組成的復合型功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點，特別是600V以上應用中的功率損失相當?shù)汀?/div>
和大功率MOSFET相比，IGBT屬于雙極組件，雖然可以通過工藝技術提高BJT的性能，但無法從根本上解決BJT的電荷存儲時間（STORAGE TIME）問題。也就是說，BJT在關閉時需耗費較長時間，不適合高速切換的應用，但完全滿足市電供電的應用，例如驅動馬達等，其效率也遠比大功率MOSFET高。
雖然大功率IGBT快充技術才是趨勢，目前大多數充電樁企業使用MOSFET作為開關電源模塊的核心器件。從MOS管參數看，要實現1000V以上、350A以上的大功率直流快充，一般廠家都會采用高壓MOS管。
由于MOSFET和IGBT產品種類繁多，應用中要根據數據表和測量參數，配合具體應用方案選擇產品，還要考慮動力電池、充電樁、電動汽車整車、電網等整體技術和設計要求。
