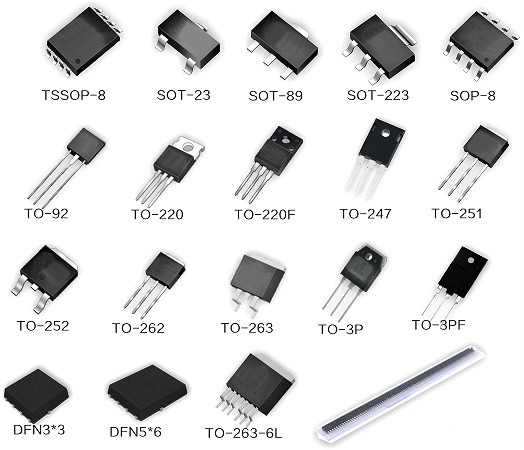

功率開關管是指能承受較大電流，漏電流較小，在一定條件下有較好飽和導通及截止特性的三極管，可不太考慮其放大性能，其控制與基極電流大小或方向有關電流經集電極和發射極，方向具體要看是NPN還是PNP管。場效應管一般做電子開關用，控制與極性有關。
功率開關管功耗的計算
1) 開關管導通時的功耗測試
開通時間Ton(uS) 4.955 (時間測量以電壓波形為基準)
開通時電流的最小值Ion-min(A) 0.222
開通時電流的最大值Ion-max(A) 0.644
規格書上的導通電阻Ron-resistance(homn) 3
2) 開關管由開通到關斷的功耗測試
由開通到關斷的時間Toff-rise(nS) 100 (測量電壓波形的上升時間，單位ns)
由開通到關斷電壓的最大值Voff-max(V) 288
由開通到關斷電流的最大值Ioff-max(A) 0.637
3) 開關管由關斷到導通時的功耗測試
由關斷到導通的時間Ton-fall(nS) 47 (測量電壓波形的下降時間，單位ns)
由關斷到導通電壓的最大值Von-max(V) 198
由關斷到導通電流的最大值Ion-max(A) 0.491
4) 周期時間的測量
開關周期時間Tperiod(uS) 11.6762
開關管的開關損耗Pswitch(W) 0.327087666
開關管的導通損耗Pon-resistance(W) 0.477385448
開關管的總功耗Ploss(W) 0.804473114
5) 溫度降額的計算
結點到表面的熱阻Rjc(℃/W) 10
開關管的最高工作溫度Tmax-spec(℃) 150
高溫測得的開關管表面溫度Tmax(℃) 81.8 89.8
開關管的實際溫度降額(%) 59.9
計算公式：
Ploss=Pswitch+Pon-resistance
Pswitch=(1/6*Voff-max*Ioff-max*Toff-rise+1/6*Von-max*Ion-max*Ton-fall)/Tperiod
Pon-resistance=(0.5*(Ion-min+Ion-max))^2*Ton/Tperiod
降額(%)=(Tmax+Rjc*Ploss)/Tmax-spec*100%
