“電源(PSU)”其實是“電源供應器(Power Supply Unit)”的簡稱。而經常提到的“PC電源”，實際上也是一種簡稱，如果嚴格上講，應該將“PC電源”稱之為“應用于PC主機上的開關電源供應器”，當然這樣的稱呼實在是太麻煩了，因此在以下的段落中，將使用其最簡短的稱呼“電源”。
對于電腦來說，電源是一個重要的組成部分，它是電腦的“心臟”，在源源不斷地為CPU、顯卡、硬盤……等其它硬件部分提供持久穩定的電力支持，保障我們可以正常的使用電腦進行各種各樣的工作。所以如果電源不能正常工作或者損壞，那么電腦中的其它硬件也會受到波及，并且很可能會由此而造成更嚴重的損失。
因此，一般來說，應該先購買一顆良好的正品電源，然后在選擇其它的硬件配置。但是大多數人的做法卻恰恰相反，往往會先選擇好其它硬件，然后才會用最后那些為數不多的錢去買電源。
而如果你正是這些剛才所描述的狀況，那么我們還是真誠的建議你先瀏覽一下這篇文章，因?yàn)檫@會對你在選擇電源產品上很有幫助，并且也可能會改變你對“電源”的態度，讓你知道“電源”在電腦中所扮演著何等的重要角色。

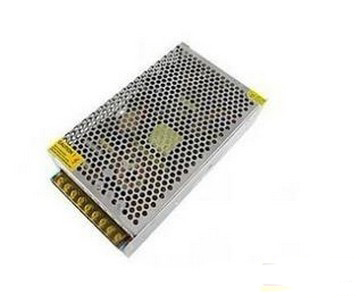

目前所有在電腦中所使用的電源，都可以稱為“開關電源轉換”，英文簡稱“SPC”。而開關電源的原理，實際上也比較簡單，就是將國家電網中獲取的能量，將能量分成一個個高頻的小能量包，然后通過例如電容、電感等電器元件將其轉移，到最后所有的小能量包被集中融合到一起，使得被矯正過之后的能量得以平順的輸出。因此開關電源，相對于其它電源形式來說，更小巧，更高效。
相比較于線性電源(Linear Power Supply)來說，開關電源具有兩個主要的優勢，開關電源采用與線性電源完全不同的設計，因此電源的體積以及重量上減少了很多，并且電源的轉換效率可以很容易的超過90%。
不過另一方面，開關電源也有個最明顯的缺陷，就是由于開關電源本身的復雜性，會產生大量的電磁輻射，因此目前的開關電源中都會配有EMI濾波器或則RFI屏蔽。
●EMI瞬態濾波器(EMI/Transient Filter)：抑制電流進入和輸入時的EMI/RFI ，起到電壓浪涌峰值保護的作用。
●整流橋(Bridge Rectifier)：將輸入的AC交流電矯正為DC直流電。
●主動PFC(APFC)：控制輸入電源的電流，以便于是電流波形成為正比例的電源電壓波形。(使電壓和電流成線性正比例關系)
●主開關(Main Switches)：將直流電信號切斷成很小的高頻能量包。
●變壓器(Transformer)：獨立在一次側和二次側之間，并且將高壓電降低到低壓電。
●二次側濾波整流(Output Rectifiers & Filters)：對經過降壓的直流電進行濾波整流。
●保護電路(Protection Circuits)：當電源出現嚴重問題時，及時關閉電源。
●PWM控制器(PWM Controller)：周期性調整主開關，以保持在所有負載下穩定輸出電壓。
●隔振器(Isolator)：阻斷從直流輸出和前往PWM控制的電壓反饋。
在電源電路變壓器之前的部分，通常被稱作“一次側”，而在變壓器后部面的部分則被成為“二次側”。簡單的說，一次側主要負責高壓部分，二次側主要負責低壓部分。
