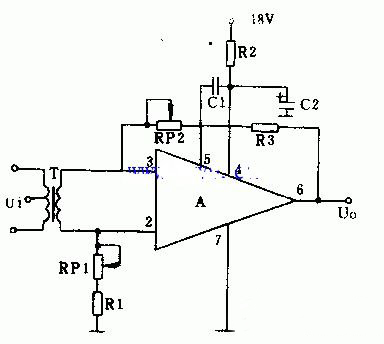

前置放大器電路如下圖所示，采用A運算放大器作音頻前置放大電路。其優點是體積小、噪音低、功耗小、一致性較好。利用運算放大器A可取得很深的負反饋，同時提高不失真輸出。使信號失真度在1%以下;該放大器電壓增益可達50～80dB。

其中，cl為高頻補償電容，c2、R2為去耦濾波電路。調節電位器RPl可平衡共模抑制比。電位器RP2為負反饋元件。調節RP2則可改變輸出電平。

元器件選擇：電容cl為82P，c2為100p/25v。電阻R1為27kn，R2為100n，R3為50kn。電位器RPl10kn，RP2為100kn。集成運算放大器A用GF2A。變壓器T用晶休管收音機常用的小型輸出變壓器來代替。
