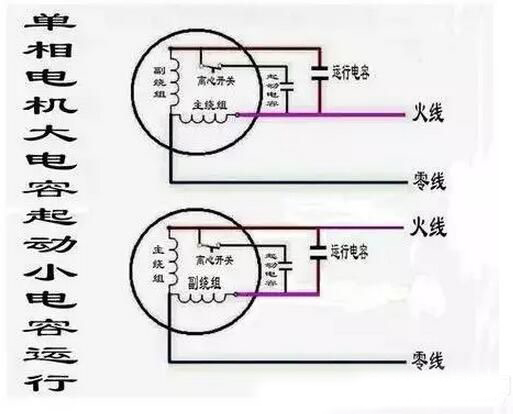

220V交流單相電機起動方式第一種，分相起動式，如圖1所示，系由輔助起動繞組來輔助啟動，其起動轉矩不大。運轉速率大致保持定值。主要應用于電風扇，空調風扇電動機，洗衣機等電機。 第二種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。起動繞組不參與運行工作，而電動機以運行繞組線圈繼續動作，如圖2。 第三種，電機靜止時離心開關是接通的，給電后起動電容參與起動工作，當轉子轉速達到額定值的70%至80%時離心開關便會自動跳開，起動電容完成任務，并被斷開。而運行電容串接到起動繞組參與運行工作。這種接法一般用在空氣壓縮機，切割機，木工機床等負載大而不穩定的地方。如圖3。

帶有離心開關的電機，如果電機不能在很短時間內啟動成功，那么繞組線圈將會很快燒毀。 電容值：雙值電容電機，起動電容容量大，運行電容容量小，耐壓一般大于400V。

正反轉控制：

圖4是帶正反轉開關的接線圖，通常這種電機的起動繞組與運行繞組的電阻值是一樣的，就是說電機的起動繞組與運行繞組是線徑與線圈數完全一致的。一般洗衣機用得到這種電機。這種正反轉控制方法簡單，不用復雜的轉換開關。

圖1，圖2，圖3，正反轉控制，只需將1-2線對調或3-4線對調即可完成逆轉。

對于圖1，圖2，圖3，的起動與運行繞組的判斷，通常起動繞組比運行繞組直流電阻大很多，用萬用表可測出。一般運行繞組直流電阻為幾歐姆，而起動繞組的直流電阻為十幾歐姆到幾十歐姆。

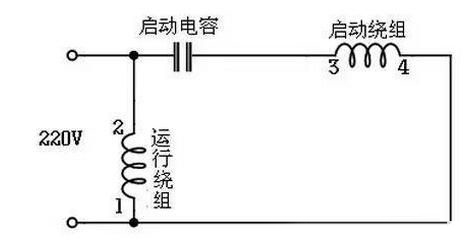

圖1 電容運轉型接線電路

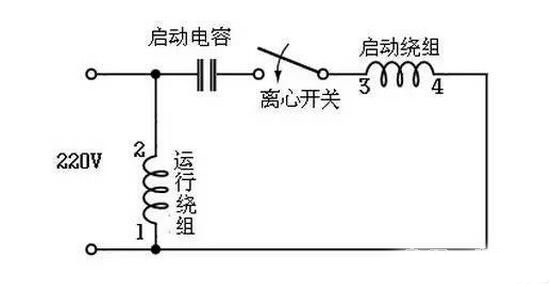

圖2 電容起動型接線電路

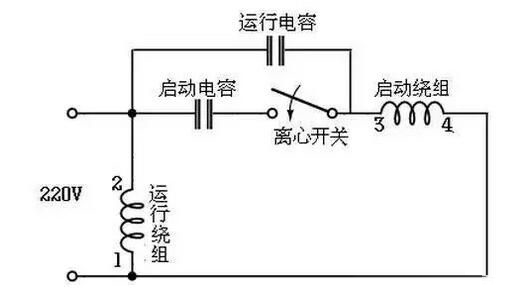

圖3 電容啟動運轉型接線電路(雙值電容器)

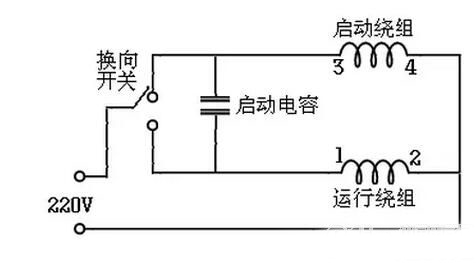

圖4 開關控制正反轉接線

交流220v電動機接線圖
