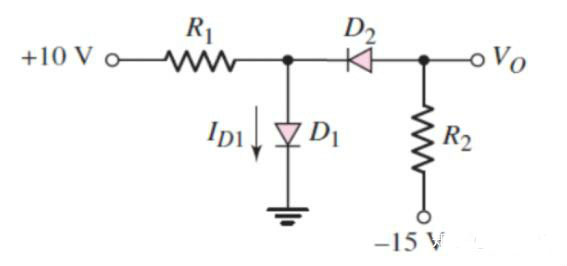

根據已知條件，二極管的導通壓降VD為0.7V，電阻R1為10kΩ，R2為5kΩ，那么VO應該為多少呢？
首先判斷二極管D1、D2的導通情況：
1、假設D2斷開時，二極管D2右端的電壓為-15V，無論D1導通還是截止，D2左端的電壓均為正值（D1截止時為+10V，D1導通時為+0.7V），所以二極管D2截止！
2、再判斷D1導通還是截止，假設D1斷開時，D1上端的電壓為+10V，下端的電壓為0V，所以二極管D1導通！
由于二極管D2截止，無電流！所以R2無法形成回路也無電流，R2兩端的電壓相等，故VO=-15V。
