恒流二極管的檢測方法
檢測恒流二極管的電路如圖三所示。E是可調直流電源，向恒流二極管提供工作電壓VI。用直流毫安表測量恒定電流IH，同時用一塊直流電壓表監測工作電壓VI。當VI從Vs一直上升到V（BO）時，IH應保持恒定。電路中的RL為負載電阻。
實際測量一只2DH04C型恒流二極管，其標稱恒定電流IH==0.4mA，正向擊穿電壓V（BO）=70V。采用如圖三所示電路，由HT-1714C型直流穩壓電源代替E，提供0～30V的工作電壓。將兩塊500型萬用表分別撥到直流1mA擋和2.5V（或10V、50V擋），測量IH與VI值。RL選用10k歐電位器。首先把RL調至零歐，然后改變E值，可測得其特性參數。
從實測數據可以得到，當VI≥1.5V時管子進入恒流區，IH=0.34～0.36mA，因此該管子的起始電壓VS=1.5V。當VI=1.5～15V時，IH恒定不變；當VI=1.5～30V時，IH最多只增加0.02mA，變化率小于5.9%。
然后將RL從零歐調至10k歐，重復上述試驗。在VI=1.5～30V的范圍內，IH=0.34±0.03mA，變化率△IH/IH《8.9%。由此證明被測恒流二極管的恒流特性良好，在滿足RL《《ZH之條件下，IH基本不隨負載而變化。
恒流二極管的測量 需注意以下事項
（1）測量恒流二極管時極性不得接反，否則起不到恒流作用，并且還容易燒毀管子。
（2）由恒流二極管組成電路時，必須使RL《《ZH，否則恒流特性無法保證。
（3）恒流二極管的正向擊穿電壓V（BO）一般為30～100V。利用兆歐表與直流電壓表能夠測量V（BO）值。具體方法是將恒流二極管的正、負極分別接兆歐表的E、L接線柱。然后按額定轉速搖動兆歐表的手柄，使恒流二極管處于正向軟擊穿狀態，借助于直流電壓表即可讀出V（BO）值。兆歐表的輸出電壓雖然可達幾百至幾千伏，但其內阻很高，因此輸出電流很小，不會損壞管子。一旦被測管子正向擊穿，兆歐表的輸出電壓就被鉗位于擊穿電壓上。用此法實測上例中的ZDH04C，V（BO）=72V，比規定值（70V）略高一點。測量時管子極性亦不得接反。

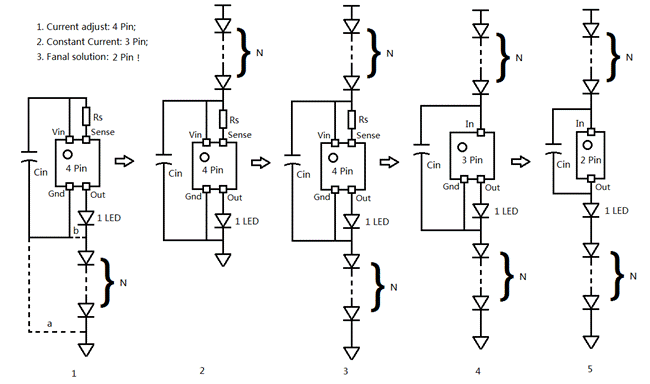

恒流二極管的應用技巧
擴展電流或電壓的方法
（1）利用并聯法擴流、串聯法升壓
使用一只恒流二極管只能提供幾毫安的恒定電流，若將幾只恒流管并聯使用，則可以擴大輸出電流。例如2DH5C型恒流管的IH=5mA，兩只管子并聯后為10mA，電流擴展了一倍。需要指出，將幾只恒流二極管并聯使用時，恒流源的起始電壓等于這些管子中的最大值，而正向擊穿電壓則等于這些管子中的最小值。此外，在擴展電流的同時，恒流源的動態阻抗將變小。
利用串聯法可以提升電壓。例如，將幾只性能相同的恒流二極管串聯使用，可將耐壓值提高到100V以上。假如每只管子的恒流值不等，那末恒流值較小的管子將首先進入恒流狀態。必要時可給IH值較小的管子并聯一只分流電阻，使各管子同時進入恒流狀態。
（2）利用晶體管、場效應管進行擴流及升壓
設恒流管的恒定電流為IH ；JE9013的共發射極電流放大系數為hFE，擴展后的恒流值由下式確定：
IH ‘=（hFE +1）IH≈hFE IH
由結型場效應管3DJ6與恒流二極管組成的升壓電路如圖四（b）所示。R1、R2均為偏置電阻，阻值應取幾十兆歐。令恒流二極管的正向擊穿電壓為V（BO），結型場效應管的漏—源極擊穿電壓為V1，則恒流源的耐壓值V2=V（BO）+V1
同時進行擴流和升壓
某些情況下要求對恒流二極管同時進行擴流與升壓，這時可采用如圖五所示的電路。現由NPN型高反壓管VT（3DG407）、恒流二極管2DH560、輔助電源EB構成擴流電路。2DH560的IH=5.60mA，起始電壓VS=4.0V，設VT的發射結壓降VBE=0.65V，EB應大于VS與VBE之和（4.65V）。VD1和VD2為溫度補償二極管。
輸出級采用VMOS管，其柵極電壓由穩壓管VDz1、VDz2和電位器RP所決定。VMOS管屬于高效場效應功率管，其性能遠優于雙極型功率管。它具有輸人阻抗高、驅動電流小、耐壓高（最高可承受1200V的高壓）、工作電流大（1.5～100A）、輸出功率高（1～250W）等優點。該恒流源電路能同時達到擴展恒定電流與提高工作電壓之雙重目的。在業余條件下，亦可用3只3DD15型大功率晶體管并聯后代替VMOS管，但是要求這些管子的hFE值必須一致，并且要給每只管子加裝合適的散熱器提供保護。
