1．電路組成及符號

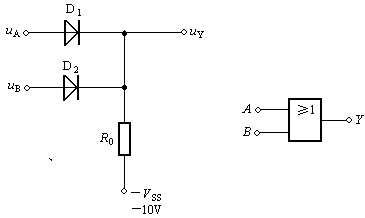

如圖3.10所示。UA、UB是輸入信號，它們的高電平是3V，低電平是0V。UY是輸出信號。
2．工作原理
利用估算圖3.9所示與門電路同樣的方法,可以很容易地得到如圖3.10(A)所示或門電路輸入、輸出電壓之間關系，再經過設定變量、狀態賦值即可列出邏輯真值表。
圖3.10二極管或門
1）電壓關系表
輸入、輸出電壓關系也有四種情況：（設二極管的導通電壓為0.7V）
①UA＝UB＝0V時，D1、D2由于正偏而導通，UY＝（0－0.7）＝－0.7V；
②UA＝0V、UB＝3V時，D2導通，D1反向偏置截止，UY＝（3－0.7）＝2.3V
③UA＝3V、UB＝0V時，D1導通，D2反向偏置截止，UY＝（3－0.7）＝2.3V
④UA＝UB＝3V時，D1、D2都正偏導通，UY＝（3－0.7）＝2.3V。
。
（2）真值表
若用A、B、Y分別代表UA、UB、UY，且采用正邏輯，即用0表示低電平，用1表示高電平，則可由表3.3列出或門真值表3.4（教材P43）。
由表3.4所示真值表可得Y＝A＋B，即圖3.10（A）所示電路實現了或運算功能，所以是一個二極管或門電路。
正與門和負或門是等同的，正或門和負與門也是等同的。
