橋堆規格書里的VF是單個二極管的正向壓降，橋堆是一種電子元件，它是由四個二極管組成的一種元器件，這種器件作用是整流。用橋堆整流可以減少體積，避免畫PCB時候空間太大，以為它相當于一個集成元件，用起來很方便，對于一般常用的小功率橋堆，它多數采用塑料封裝結構，而在大功率產品時候需要整流時，橋堆上都可以裝散熱片來加大散熱，使整流時候性能更穩定。

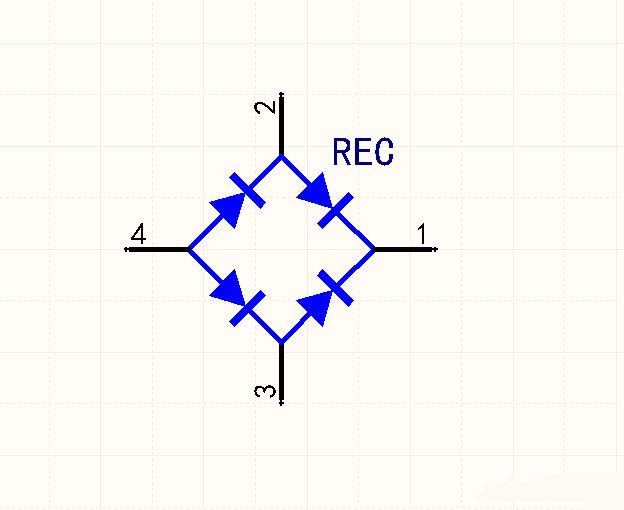

單相電橋原理圖符號

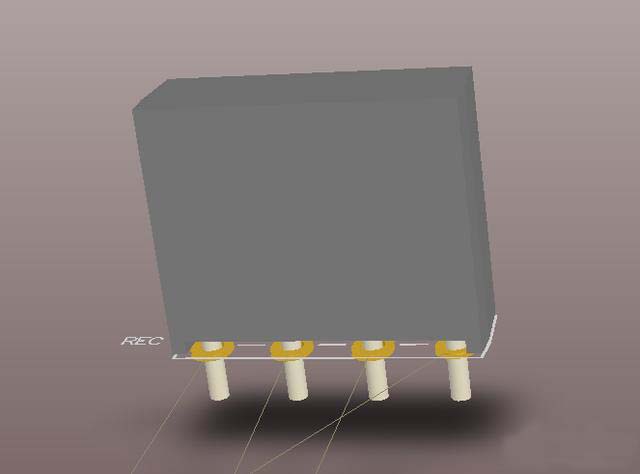

單相電橋封裝

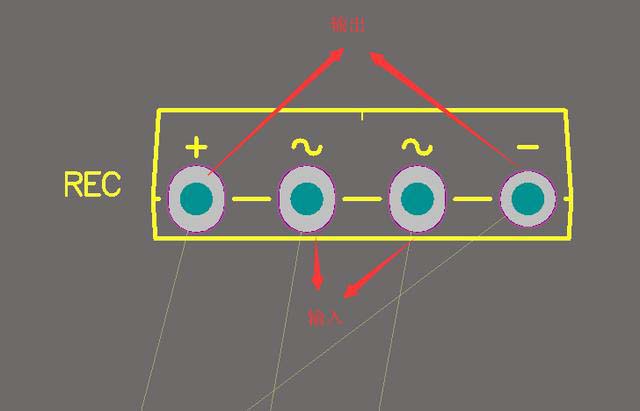

單相電橋封裝

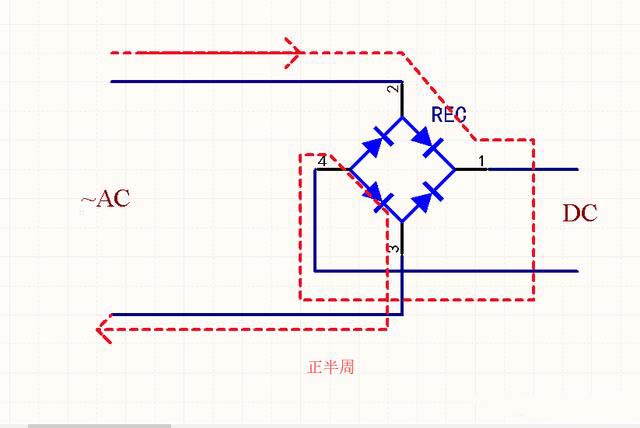

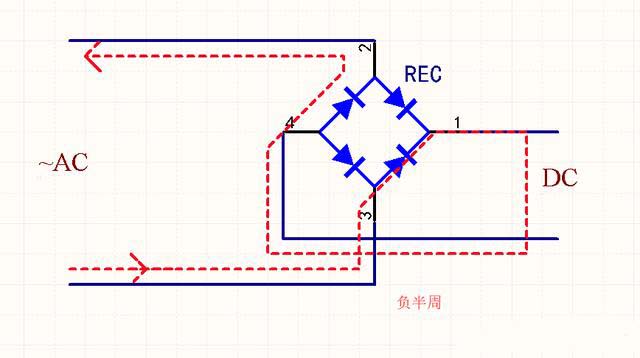

整流時候，每個工作周期內，只有兩個二極管同時進行工作，另外兩個不工作，通過二極管的單向?qū)ㄐ阅?，把交流電轉換成單向的直流脈動電壓，分為正半周以及負半周
橋堆有幾個重要的參數
IF（A）:額定正向工作電流
VRRM（V）：最大反向耐壓
VF（V）：正向壓降
Trr（us）：恢復時間
其中VF（V）是指每個二極管的正向壓降
