數模轉換就是將離散的數字量轉換為連接變化的模擬量，實現該功能的電路或器件稱為數模轉換電路，通常稱為D/A轉換器或DAC(Digital Analog Converter)。

數模轉換電路圖

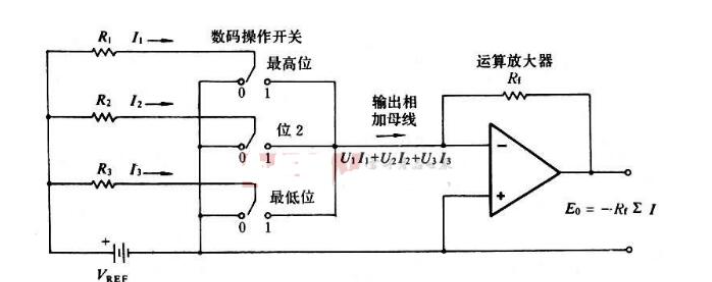

1. 數模轉換電路圖

數模轉換器概述數模轉換器，又稱 D/A 轉換器，簡稱 DAC，它是把數字量轉變成模擬的器件。D/A 轉換器基本上由 4 個部分組成，即權電阻網絡、運算放大器、基準電源和模擬開關。模數轉換器中一般都要用到數模轉換器，模數轉換器即 A/D 轉換器，簡稱 ADC，它是把連續的模擬信號轉變為離散的數字信號的器件。數模轉換器的構成 DAC 主要由數字寄存器、模擬電子開關、位權網絡、求和運算放大器和基準電壓源（(或恒流源)組成。用存于數字寄存器的數字量的各位數碼，分別控制對應位的模擬電子開關，使數碼為 1 的位在位權網絡上產生與其位權成正比的電流值，再由運算放大器對各電流值求和，并轉換成電壓值。

根據位權網絡的不同，可以構成不同類型的 DAC，如權電阻網絡 DAC、R2R 倒 T 形電阻網絡 DAC 和單值電流型網絡 DAC 等。權電阻網絡 DAC 的轉換精度取決于基準電壓 VREF，以及模擬電子開關、運算放大器和各權電阻值的精度。它的缺點是各權電阻的阻值都不相同，位數多時，其阻值相差甚遠，這給保證精度帶來很大困難，特別是對于集成電路的制作很不利，因此在集成的 DAC 中很少單獨使用該電路。

數模轉換電路作用

數模轉換的內部電路構成無太大差異，一般按輸出是電流還是電壓、能否作乘法運算等進行分類。大多數 DA 轉換器由電阻陣列和 n 個電流開關(或電壓開關)構成。按數字輸入值切換開關，產生比例于輸入的電流(或電壓)。此外，也有為了改善精度而把恒流源放入器件內部的。一般說來，由于電流開關的切換誤差小，大多采用電流開關型電路，電流開關型電路如果直接輸出生成的電流，則為電流輸出型 DA 轉換器。此外，電壓開關型電路為直接輸出電壓型 DA 轉換器。
