有源低通濾波電路由集成運放和無源元件電阻和電容構成。它的功能是允許從零到某個截止頻率的信號無衰減地通過，而對其他頻率的信號有抑制作用。

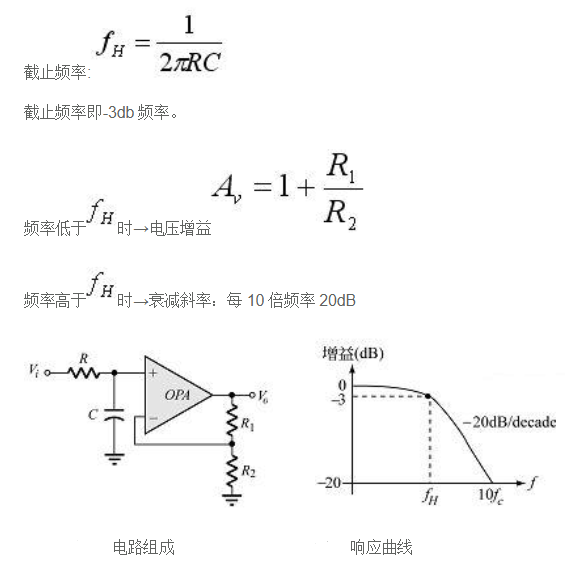

1.有源低通濾波器電路圖
濾波器是一種能使有用頻率信號通過而同時抑制無用頻率信號的電子裝置，常用于信號處理、數據傳輸和干擾抑制等方面，有源低通濾波電路由集成運放和無源元件電阻和電容構成。它的功能是允許從零到某個截止頻率的信號無衰減地通過，而對其他頻率的信號有抑制作用。有源低通濾波電路可以用來濾除高頻干擾信號。

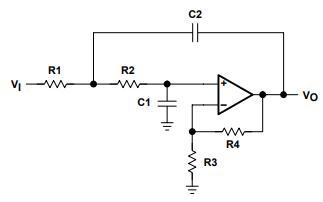

有源低通濾波器電路圖：
2.有源低通濾波器截止頻率計算公式

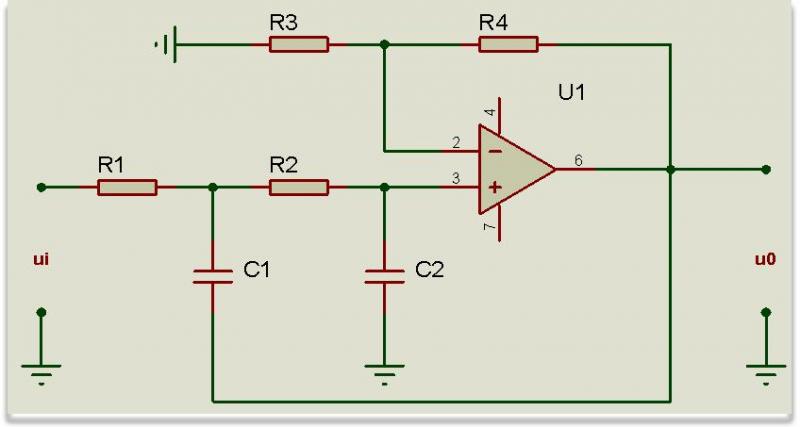

二階壓控電壓源低通濾波電路由兩個RC環節和同相比例放大電路構成。通過分析可知：當信號頻率大于截止頻率時信號的衰減率只有20dB/十倍頻。而且在截止頻率附近，有用信號也受到衰減。二階壓控有源低通濾波電路衰減可以達到40dB/倍頻。而且在截止頻率附近，有用信號可以得到一定提升。如果Q=0.707時，濾波器的幅頻特性最為平坦；如果Q>0.707時，幅頻特性將出現峰值。因此，我們后面要用到巴特沃斯歸一化方法設計電路圖參數。
3.有源低通濾波器作用
濾波電路的作用就是允許某段頻率范圍內的信號通過，而阻止或削弱其他頻率范圍的信號。有源濾波電路由電阻、電容和集成運算放大器組成，又稱為有源濾波器。有源濾波器能夠在濾波的同時還能對信號起放大作用，這是無源濾波無法做到的。根據濾波電路通過或者阻止信號頻率范圍不同，可將濾波電路分為低通、高通、帶通和帶阻電路。本文討論的是有源低通濾波電路的設計與仿真研究。有源低通濾波電路能夠通過低頻信號，抑制或衰減高頻信號 。
運算放大器是目前應用最廣泛的一種器件，雖然各中不同的運放結構不同，但對于外部電路而言，其特性都是一樣的。運算放大器一般由4個部分組成，偏置電路，輸入級，中間級，輸出級，其中輸入級一般是采用差動放大電路（抑制電源），中間級一般采用有源負載的共射負載電路（提高放大倍數），輸出級一般采用互補對稱輸出級電路（提高電路驅動負載的能力）。
運算放大器的性能指標包括5個，開環差模電壓放大倍數，最大輸出電壓，差模輸入電阻，輸出電阻，共模抑制比CMRR。
1、開環差模放大倍數是指集成運放在無外加反饋回路的情況下的差模電壓的放大倍數。
2、最大輸出電壓是指它是指一定電壓下，集成運放的最大不失真輸出電壓的峰--峰值。
3、差模輸入電阻的大小反映了集成運放輸入端向差模輸入信號源索取電流的大小，要求它愈大愈好。
4、輸出電阻的大小反映了集成運放在小信號輸出時的負載能力。
5、共模抑制比放映了集成運放對共模輸入信號的抑制能力，其定義同差動放大電路。CMRR越大越好。
