在隔離型開關電源中經常會采用光耦PC817匹配運放TL431來實現隔離反饋功能，其中TL431是主要的環路補償器件(實現PID或者Type類補償器)而PC817則主要用來實現隔離功能。但實際中如果光耦PC817的周邊電阻匹配不恰當也會導致某些條件下環路不能正常工作，給調試工作帶來不必要的麻煩。下面就以圖一電路為例簡單介紹PC817周邊電阻的設計方法。
圖1 PC817+TL431電路
首先了解一下PC817和TL431的特性：
一、光耦PC817跟三極管有些類似，三極管中集電極電流和基極電流關系約為Ic=β*Ib，在PC817中集電極和“基極”的電流關系約為IL=Ctr*If，其中Ctr(Current transfer ratio)等同于三極管中的β。不同之處這個Ctr是個隨電流If變化的曲線，PC817x中有多種型號對應著不同的Ctr，常用的是PC817A，見下表。

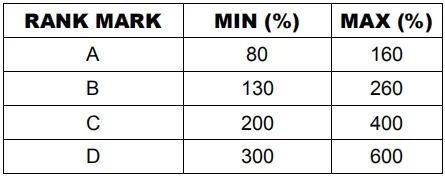

表1 PC817x對應的Ctr
PC817A的Ctr曲線如下：

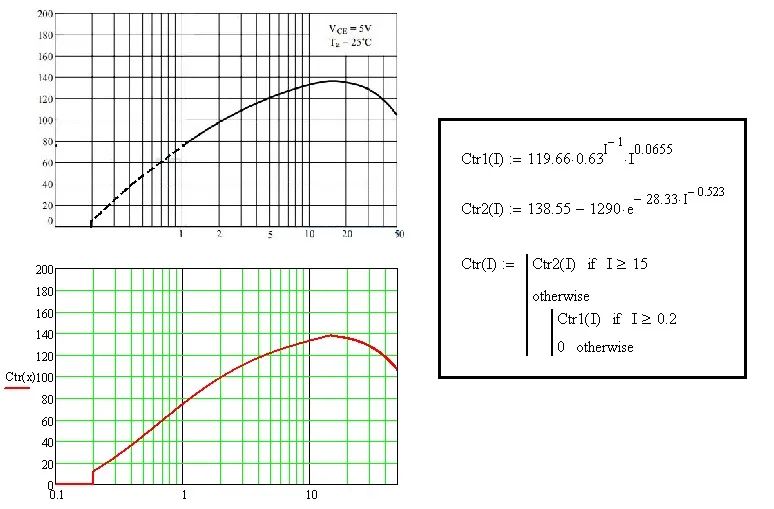

圖2 數據手冊對比Ctr擬合曲線
為方便后續計算用兩段擬合曲線拼出Ctr曲線，這里也可以采用多段線性拼接的方式。
二、TL431正常工作時要滿足兩個條件:
1、TL431集電極電壓要大于2.5V
2、TL431集電極電流要大于0.6mA
這兩個條件間接的影響了PC817的參數設計。
跟三極管類似，PC817的參數設計就是對靜態工作點的設置，其周邊共有三個電阻所以參數設計也分為三步。
第一步，電阻RL的參數設計
參考圖1，PC817輸出電壓FB滿足公式：
FB=Vcc-IL*RL 公式(1)
首先根據電源控制IC給定的FB腳電壓范圍設定FBmax和FBmin其次設置一個最大Ifmax利用公式可以求出最小RL值，見下圖。

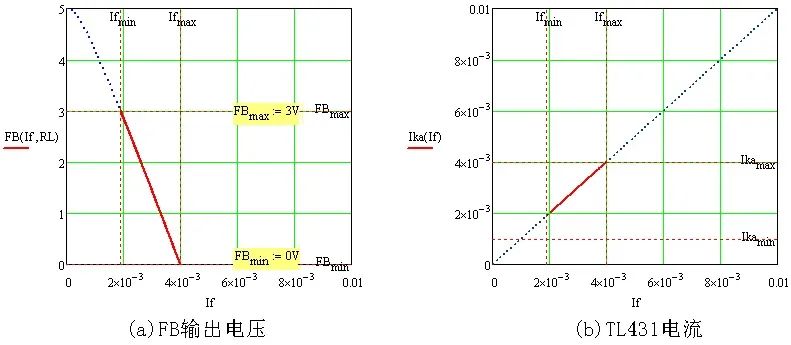

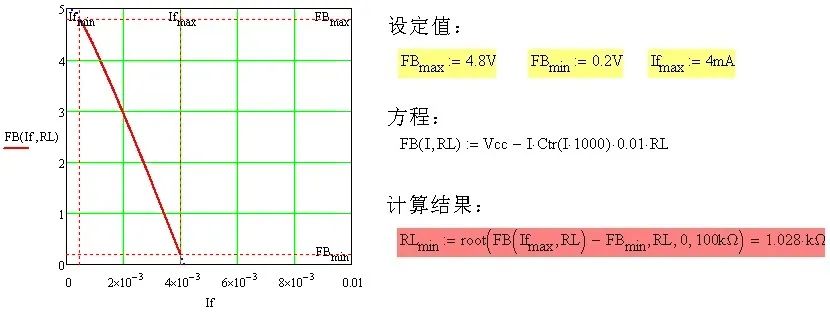

圖3-1 電阻RL計算方法
反過來如果先給定最小電阻RL再求最大電流If也是可行的，這里電阻RL的選取參考功耗和環路速度這兩方面，RL取值越大則電路功耗越低但環路響應也越慢，因?yàn)楣怦钜肓艘粋€(gè)極點見下圖：

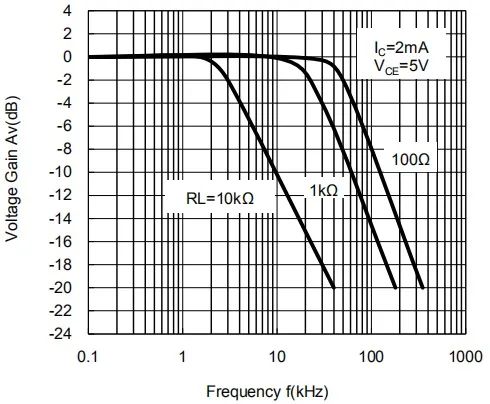

圖3-2 電阻RL對極點的影響
如圖3-2電阻RL越小極點頻率越高，如果取RL=1kΩ則對10kHz以內的影響幾乎可以忽略。
第二步，電阻Rf的參數設計
因匹配的TL431有最小工作電流限制，這里的電阻Rf就依此來設計。參考圖1，PC817的輸入電流If滿足公式：
VF/Rf+Ifmin>Ikamin 公式(2)
設發光二極管的壓降VF=1.2V，TL431的最小工作電流Ikamin=1mA(綜合溫度、參數漂移等影響留一定余量)，利用公式(1)計算出的最小電流Ifmin可以求出最大Rf阻值，見下圖。

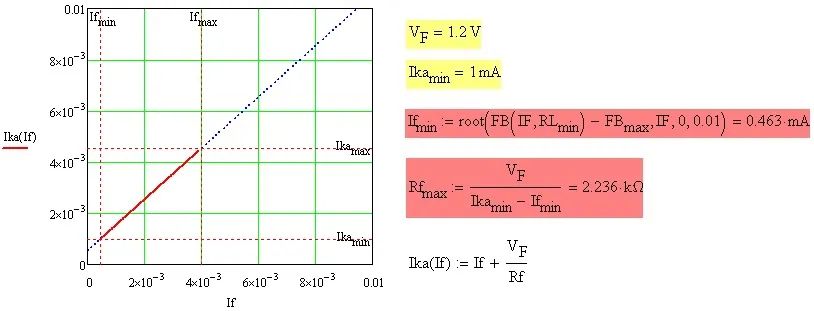

圖4-1 電阻Rf計算方法
某些情況下電阻Rf可以省掉進一步降低功耗，舉個例子假設控制IC的FB范圍為0~3V，重新計算的結果為：
圖4-2 不需要電阻Rf的情況
圖4-2假設的例子中發光二極管最小工作電流Ifmin=1.9mA大于TL431的最小工作電流Ikamin=1mA，所以這里就不再需要電阻Rf了。
第三步，電阻RD的參數設計
因匹配的TL431有最小工作電壓限制，這里的電阻RD就依此來設計。參考圖1，TL431的輸出電壓滿足公式：
Vka=Vo-Ika*RD-VF 公式(3)
公式中的Ika是TL431的集電極電流等于發光二極管電流If與流經電阻Rf的電流之和。

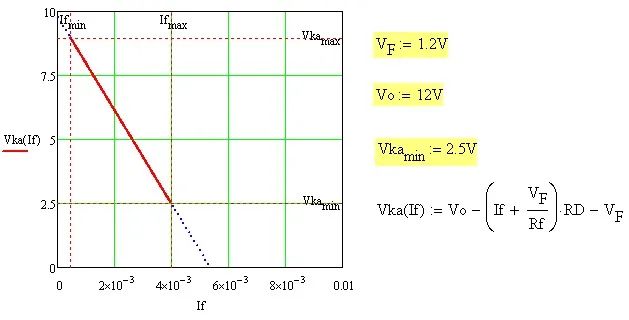

圖5 電阻RD計算方法
按照上述三步設計的參數已經可以讓光耦PC817工作在一個合適的靜態工作點上，下面再進行反向驗證，可以代入之前計算的電阻值也可以代入自定義電阻值，根據之前計算的極值在TL431集電極處注入一交流電壓信號就可以得出各工況下的電壓、電流及功耗波形。
首先電壓波形驗證，

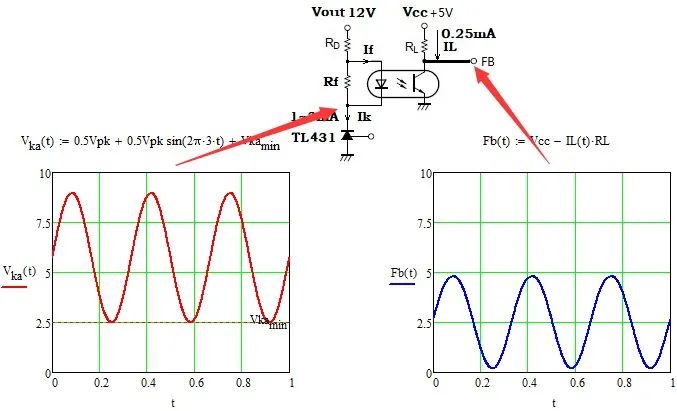

圖6 電壓驗證
圖6中注入電壓信號最低值2.5V、最高值8.97V，輸出FB端電壓最低0.2V、最高4.8V跟設定值一致。
其次電流波形驗證

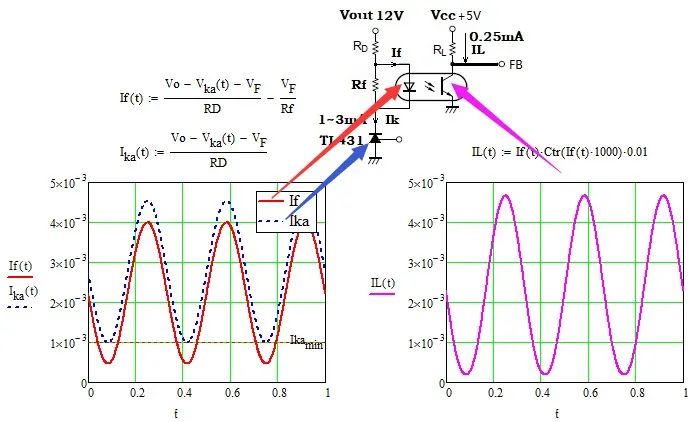

圖7 電流驗證
圖7中TL431最小電流1mA，PC817最大電流4mA跟設定值一致。
