磁控、觸控、光控、線控電路圖工作原理
磁控

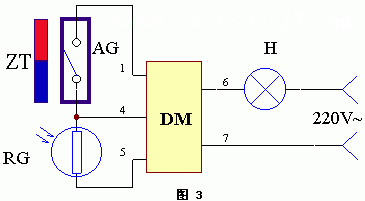

該裝置應用電路工作原理如圖3。它可用于倉庫、辦公室或其它場所作開門燈之用。當永久磁鐵ZT與干簧管AG靠得很近時，由于磁力線的作用，使AG內兩觸片斷開，控制器DM的④端無電壓，照明燈H中無電流通過，故燈H熄滅。一旦大門打開，控制器DM開通，H點亮。
白天由于光照較強，光敏電阻RG的內阻很小，即使AG閉合，R與RG的分壓也小于1．6V，故白天打開大門，H是不會點亮的。夜晚相當于RG兩極開路，故控制器DM的④端電壓高于1．6V，H點亮。RG可用MG45－32非密封型光敏電阻，AG可作Φ3－4mm的干簧管（常閉型）。
觸控電路圖工作原理

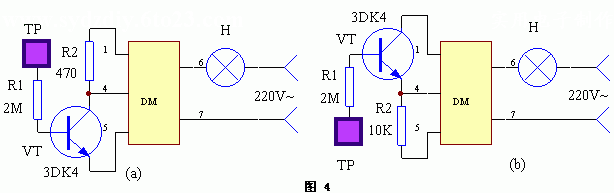

該裝置應用電路工作原理如下圖、（b）。在中，當無人觸及金屬片TP時，三極管VT截止，控制器DM的④腳處于高電平狀態，信號燈H點亮。一旦有人觸及金屬片TP時，三極管VT導通，導致控制器DM的④腳電壓下降，H減光直至熄滅。（b）也是一種觸控器，它的功能正好所所示相反，它是即觸即亮型。
光控電路圖工作原理

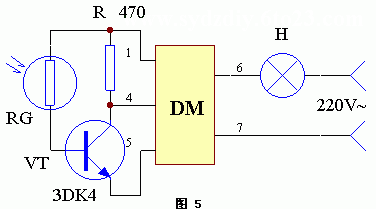

工作原理：該裝置應用電路工作原理如下圖。在白天，由于光照較強，光敏電阻RG的內阻很小，此時有較大電流通過RG而使三極管VT飽和導通，VT飽和后，控制器DM的④端電壓遠低于1．6V，故DM內部截止，照明燈H不能點亮。
當夜晚來臨，光線變暗，照射在RG上的光通量減弱，RG的內阻變得越來越大，控制器DM內部電路亦逐漸開通，從而有電流通過照明燈H而使其發光。該電路系軟啟動方式，即照明燈H的燈絲由紅逐漸過渡到白熾狀態，并且在紅絲時不易產生閃爍現象。

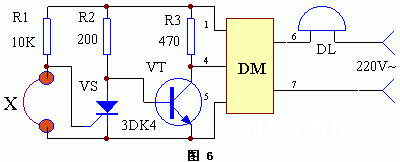

該裝置應用電路工作原理如圖6。它的典型應用是作為線斷式防盜報警器。X是一根很細的漆包線，將它接入電路中，導致單向可控硅VS的觸發極對地短路。故VS不能觸發導通，此時三極管VT處于飽和狀態，導致控制器DM的④端為低電平（低于1．6V），DM截止，報警鈴DL不通電，故報警器不工作。
一旦有人絆斷細絲X，即有電流通入VS的觸發極，于是VS導通并自鎖，使得三極管VT的基極處于低電平，VT截止，DM的④端變成高電平，于是DM導通，使DL通電工作，發出報警聲。
