為了消除基本OCL電路所產生交越失真，應當設置合適的靜態工作點，使兩只放大晶體三極管均工作在臨界導通或微導通狀態。能夠消除交越失真的OCL電路如圖1所示。

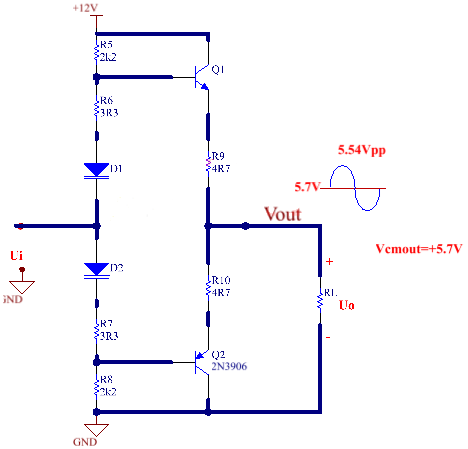

圖（1）消除交越失真的OCL電路
在上圖中，靜態時，從+12V經過R5、R6、D1、D2、R7、R8到GND有一個直流電流，它在Q1和Q2管兩個基極之間所產生的電壓為Ub1b2=UR6+UD1+UD2+UR7，
使Ub1b2略大于Q1管發射結和Q2管發射結開啟電壓之和，從而使兩只管子均處于微導通態，即都有一個微小的基極電流，分別為Ib1和Ib2。調節R6和R7，可使發射極靜態電位Vout為0V，即輸出電壓Vo為0V。
當所加信號Ui按正旋規律變化時，由于二極管D1、D2的動態電阻很小，而且R6和R7的阻值也比較小，因而可以認為Q1管基極電位的變化與Q2管基極電位的近似相等，即Ub1≈Ub2≈Ui。
也就是說，可以認為兩管基極之間電位差基本是一個恒定值，兩個基極的電位隨Ui產生相同變化。
這樣，當Ui》2.5V且逐漸增大時Vbe1逐漸變大，Q1的基極電流Ib1隨之增大，發射極電流Ie1也必然增大，負載電阻RL上得到正方向的電流；與此同時，Ui的增大使Veb2減小，當減小到一定數值時，Q2管截至。
同樣道理，當Vi《2.5v且逐漸減小時， Veb2逐漸增大，Q2的基極電流Ib2隨之增大，發射極電流Ie2必然也會增大，負載電阻RL上得到負方向的電流；與此同時，Ui的減小，使Vbe1減小，當減小到一定數值時，Q1管截至。
這樣，即使Ui很小，總能保證至少有一個晶體三極管導通，因此消除了交越失真。Q1和Q2管在Ui的作用下，其輸入特性的中的圖解分析如下圖所示：

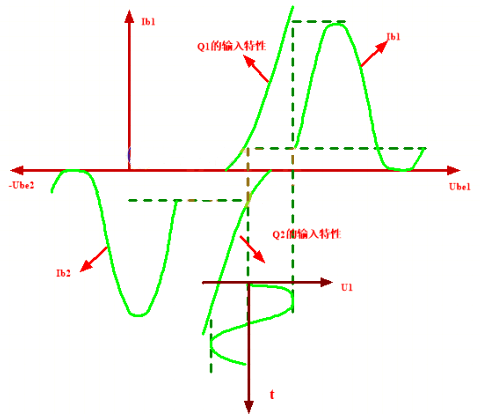

圖（1.1） 輸入特性的中的圖解分析
Q1和Q2靜態工作點以下，輸入信號越大到越小，到Q1截至，Ui無信號，Q1又回到了靜態工作點電流。
輸入信號越小到越大，到Q2截至，Ui很小的時候（無信號），Q2又回到了靜態工作點電流。
綜上所述，輸入信號的正半周主要是Q1管發射極驅動負載，負半周主要是Q2管發射極驅動負載，而且兩管的導通時間都比輸入信號的半個周期要長，即在輸入電壓很小的時候，兩只管子同時導通，因而他們工作在甲乙類狀態。
值得注意的是，若靜態工作點失調，例如R6、D1、D2、R7中的任意一個元器件虛焊，
則從12V經過R5、Q1管的發射結，R9R10，Q2的發射結到R8到GND形成一條通路，有較大的基極電流Ib1和Ib2流過，從而導致Q1和Q2有很大的集電極電流Ic1和Ic2，
且每只管子的最大管壓降VCE都約等于12V，以至于Q1和Q2管可能因?yàn)楣倪^大而損壞。因此，R9和R10的作用就非常重要了，可以分擔Q1Q2 的VCE的壓降。
