光電耦合器亦稱光電隔離器，簡稱光耦。光電耦合器以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。
光耦合器一般由三部分組成：光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管（LED），使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電—光—電的轉換，從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。
光電耦合電路圖（一）

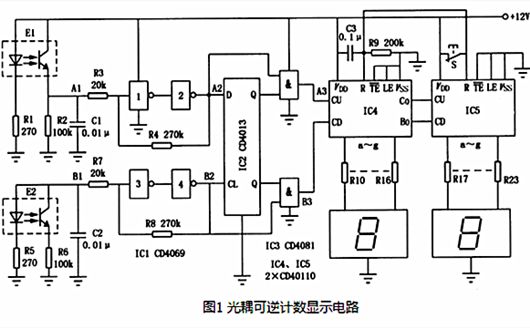

利用光耦合器設計的可逆計數顯示電路，該電路圖的電路系統如下圖圖1所示。
在圖1所展示的這種光耦合器可逆計數顯示電路中，其系統主要利用光耦器件作為光傳感器進行制作，完成后可對不同運行方向的物件進行自動加減計數，適用于自動流水生產物件進行計數統計。
該電路系統的工作原理可以總結為：在這一可逆計數顯示電路中，所選擇的光耦器件為反射式光耦器件，紅外發光二極管和光敏三極管里35°夾角封裝為一體，其交點在距光耦合器5mm處。
當該電路接通并進行工作時，紅外發光二極管發出的紅外光若被前方的物件遮擋，則紅外光反射回來并被光敏三極管所接收使光敏三極管導通。若光耦器件前方?jīng)]有物件，則光敏三極管處于截止?fàn)顟B(tài)。
光電耦合電路圖（二）

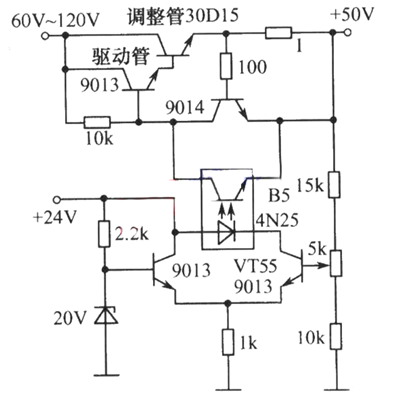

利用光電耦合器組成的高壓穩壓電路系統，這一高壓穩壓電路系統設計如下圖圖2所示。
圖2 光電耦合器組成的高壓穩壓電路
在圖2所展示的基于光耦合器的高壓穩壓電路系統中，通常驅動管需要采用耐壓較高的晶體管（圖中驅動管型號為9013）。
這一電路系統的工作原理可以總結為：當穩壓電路內的輸出電壓增大時，VT55的偏壓增加，B5中發光二極管的正向電流增大，使光敏管極間電壓減小，調整管be結偏壓降低而內阻增大，使輸出電壓降低。反之，使輸出電壓升高，從而保持輸出電壓的穩定。
光電耦合電路圖（三）
一款利用光電耦合器設計的光電效應電路圖，如下圖所示。
光電耦合電路圖（四）

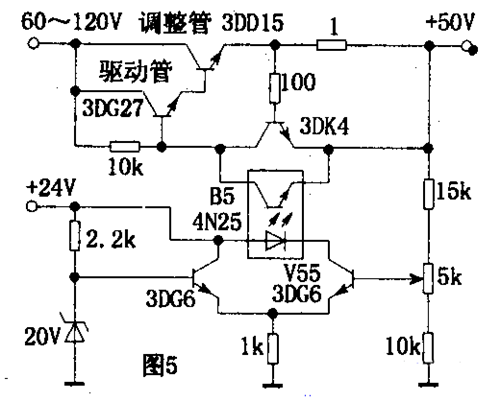

光耦組成高壓穩壓電路
電路如圖所示．驅動管需采用耐壓較高的晶體管（圖中驅動管為3DG27）。當輸出電壓增大時，V55的偏壓增加，B5中發光二極管的正向電流增大，使光敏管極間電壓減小，調整管be結偏壓降低而內阻增大，使輸出電壓降低，而保持輸出電壓的穩定。
