單相橋式整流電路
單相半波整流電路的缺點是只利用了電源的半個周期，同時整流電壓的脈動較大。

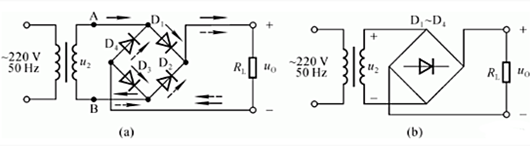

圖1，單相橋式整流電路
上圖全波整流電路可以克服這些缺點，其中最常用的是單相橋式整流電路（如上圖b所示），它是由四個二極管接成電橋的形式構成的。
圖2，單相橋式整流電路

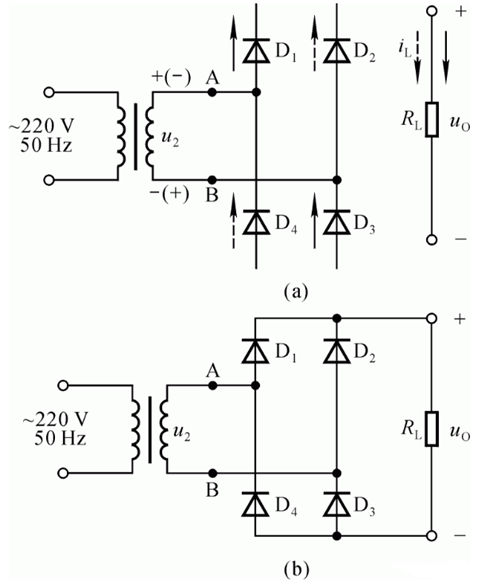

上圖所示為單相橋式整流電路中的電流方向，其中實線箭頭表示交流電源處于正半周時的情況，虛線箭頭則為交流電源處于正半周時的情況。
可見，四個二極管分為兩組，正負半周輪流導通，但負載上電流方向不變，此即為全波整流。
上圖為單相橋式整流電路的習慣畫法。在實際應用中，單相橋式整流電路可以用四個獨立的整流二極管實現，也可以用集成器件“橋堆”來實現。

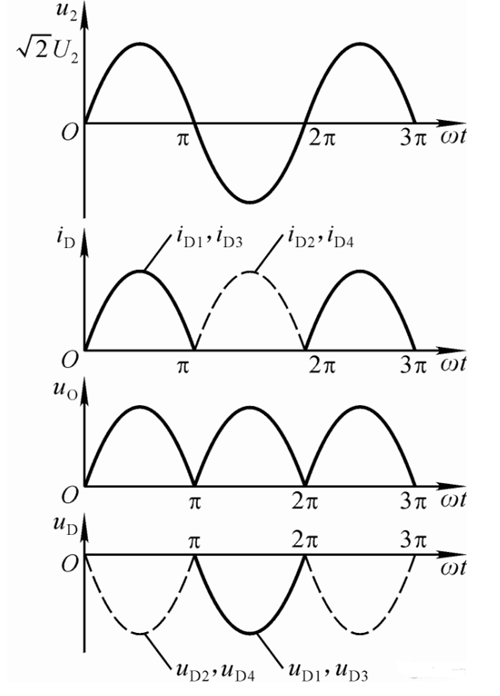

下圖為單相橋式整流電路的波形圖，根據波形圖可知，單相橋式整流電壓的平均值為： Uo ≈ 0.9U2（U2為變壓器副邊輸出電壓的有效值）。
