利用MOS管實現單鍵自鎖電子開關
說明(電路僅通過模擬測試通過，實際請自行驗證):
1、支持電壓：3-12V，模擬時最高可以支持到15V，更高電壓請自行設計檢驗；
2、3-5V工作電壓時，僅需要保留 Q1-Q2、R1-R6、C1、SW即可；
3、5-9V工作電壓需要用到Q4及R7、R8；
4、9-12V時需要用到Q5及R9、R10；
5、電路中最好并入一個D1卸壓二級管，防止后續電路中并入的電容干擾；
6、Q4、Q5主要是為了降低采樣電壓值，使Q2處在臨界值上，所以，如果是確定的工作電壓就可以固定與R3串聯的電阻值；
7、Q3主要是加快C1電壓釋放速度，減少開機后關機的等待間隔，C2主要是增加穩定性；
工作原理分析：
1、上電后Q2 基極為低電平，導致截止，所以Q1 G極為高電平而截止；
2、當按下SW開關時，因C1充滿電，此時由C1向Q2放電，導致Q2導通，Q1 G極變?yōu)榈碗娖綄?dǎo)通，R3構成的反饋電路能夠持續的給Q2 基極供電，實現自鎖導通；
3、松開SW后，C1通過R2進行放電，變?yōu)榈碗娖剑?/div>
4、再次按下SW，C1 充電過程會將Q2基極電壓拉低而截止，Q1因Q2截止 G極電壓升高而截止，而R3反饋電路也失去電壓，所以Q2就缺少了持續導通的條件而自鎖關閉；

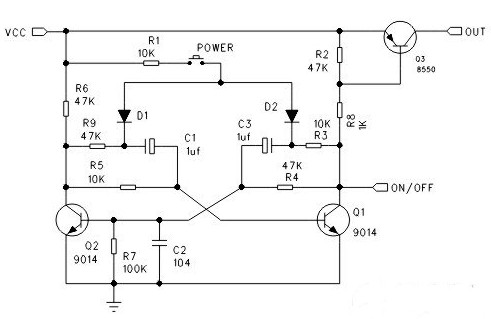

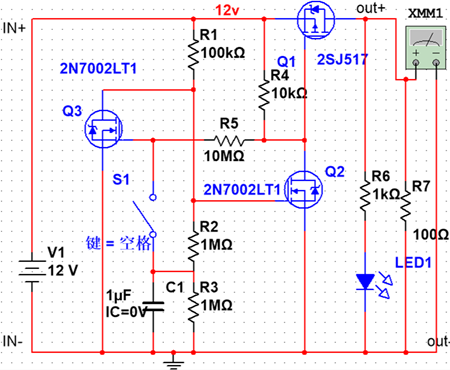

單按鍵自鎖電路圖二

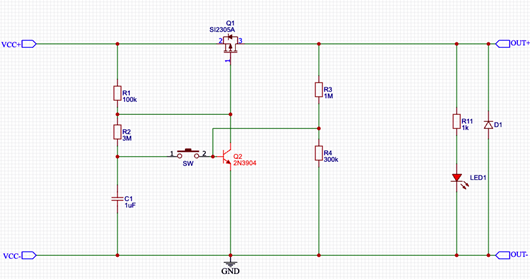

單按鍵自鎖電路圖三
