步進電機工作原理
通常電機的轉子為永磁體，當電流流過定子繞組時，定子繞組產生一矢量磁場。該磁場會帶動轉子旋轉一角度，使得轉子的一對磁場方向與定子的磁場方向一致。
當定子的矢量磁場旋轉一個角度，轉子也隨著該磁場轉一個角度。每輸入一個電脈沖，電動機轉動一個角度前進一步。它輸出的角位移與輸入的脈沖數成正比、轉速與脈沖頻率成正比。
改變繞組通電的順序，電機就會反轉。所以可用控制脈沖數量、頻率及電動機各相繞組的通電順序來控制步進電機的轉動。
步進電機驅動電路
下圖是雙極性步進電機驅動電路圖，使用八顆晶體管來驅動兩組相位。雙極性驅動電路可以同時驅動四線式或六線式步進電機，雖然四線式電機只能使用雙極性驅動電路，它卻能大幅降低量產型應用的成本。

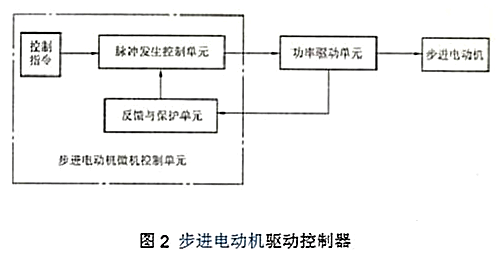

步進電動機不能直接接到工頻交流或直流電源上工作，而必須使用專用的步進電動機驅動器，如圖2所示，它由脈沖發生控制單元、功率驅動單元、保護單元等組成。
圖中點劃線所包圍的二個單元可以用微機控制來實現。驅動單元與步進電動機直接耦合，也可理解成步進電動機微機控制器的功率接口，這里簡單介紹。

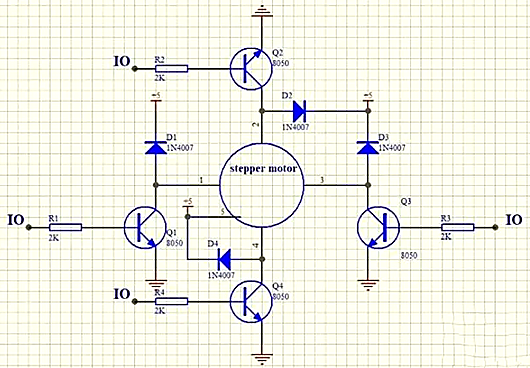

簡易的步進電機驅動電路圖
下圖的步進電機驅動電路用到了4個8050三極管，4個1N4007二極管，4個2K電阻。
