高頻開關電源電路原理圖舉例

開關電源就是用通過電路控制開關管進行高速的導通與截止，產生PWM波形，經過電感和續流二極管，利用電磁電轉換的方式調壓。開關電源功率大、效率高、發熱小，我們一般用的電路有：LM2575、MC34063、SP6659等。開關電源理論上是電路兩端功率相等，電壓成反比，電流成反比。

圖1 LM2575開關電源電路原理圖

開關電源PCB圖

開關電源PCB設計時，需要注意的地方是:反饋線的引入點、續流二極管是給誰續流。從圖3可以看出，U1導通時，電流I2進入電感L1，電感的特性是電流在電感里流過時不能突然產生，也不能突然消失，電流在電感里的變化時有一個時間過程的。在脈沖電流I2流過電感的作用下，有部分電能轉換成磁能，電流逐漸增大，到一定時候，控制電路U1關斷了I2，由于電感的特性，電流不能突然消失，這時候二極管起作用了，它接替電流I2，所以叫續流二極管，可以看出，續流二極管是給電感用的，續流的電流I3是從C3的負端出發，經D1，L1后流入C3的正端，這里就相當于抽水機，利用電感的能量，把電容C3的電壓提高了。還有就是電壓檢測的反饋線引入點問題，應該是經過濾波后的地方反饋回去，不然會使輸出的電壓紋波更大。這兩點是我們很多PCB設計人員經常忽視的地方，以為同一個網絡，接在那兒不是一樣，其實接的地方不一樣，性能影響是很大的。圖4是LM2575開關電源PCB圖，大家看看錯的那幅圖是哪里錯了。

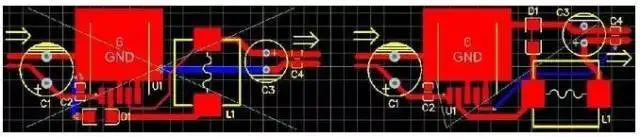

圖2 LM2575開關電源PCB圖

我們?yōu)槭裁匆敿?xì)講原理圖原理，因?yàn)樵韴D里包含了許多畫PCB的信息，如元件引腳的接入點，節點網絡的電流大小等，看清楚了原理圖，PCB設計就不成問題了。LM7805和LM2575電路分別代表了線性電源和開關電源的典型布板電路，做PCB時，直接按這兩種PCB圖布局與布線就行，只是產品不同，電路板也不同，根據實際情況調整。
