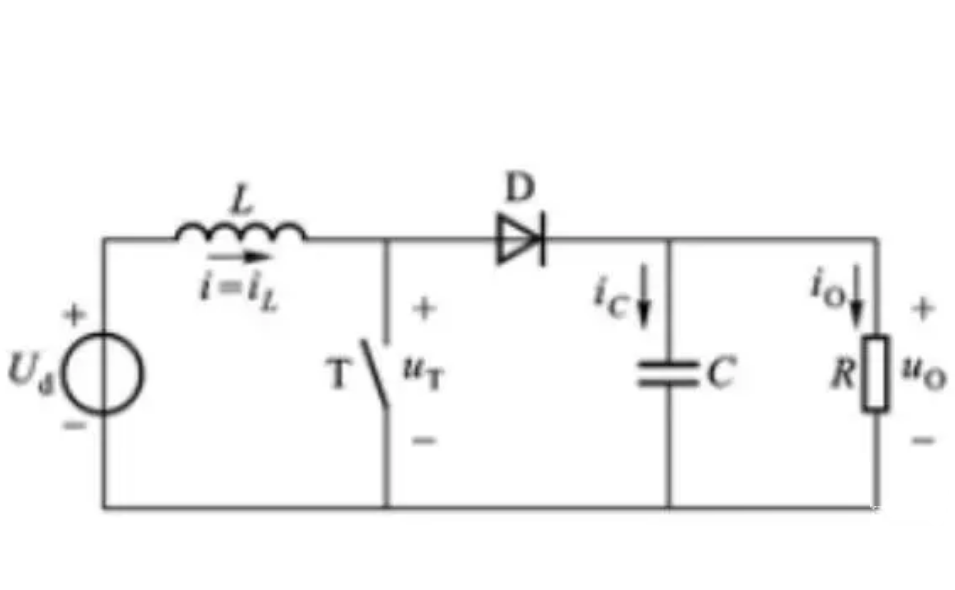

DC-DC轉換器分為三類：Boost升壓型DC-DC轉換器、BUCK降壓型DC-DC轉換器以及 Boost-BUCK升降壓型DC-DC轉換器三種，如果電路低壓采用DC-DC轉換電路，應該是Boost升壓型DC-DC轉換電路，并且輸入電壓、輸出電壓都是直流電壓，而且輸入電壓比輸出電壓低，基本拓?fù)浣Y(jié)構如圖
工作原理分為兩個步驟：

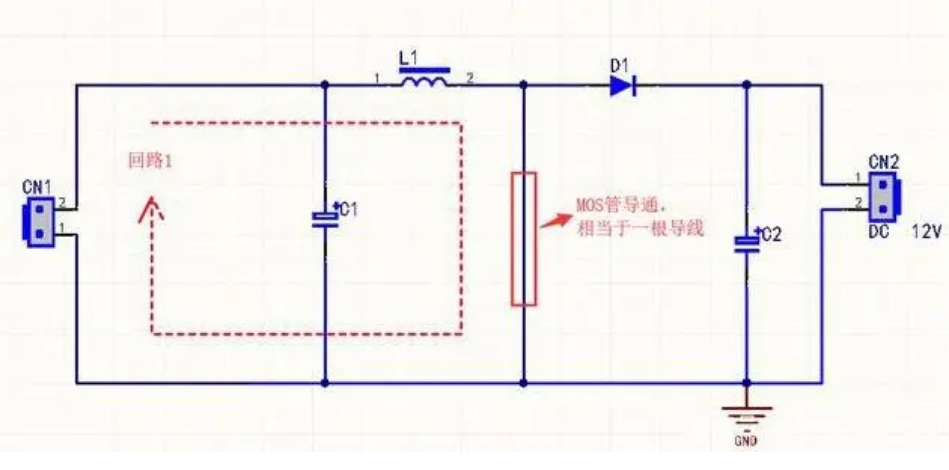

步驟一：如圖回路1，開關管閉合（MOS管導通，相當于一根導線），這時輸入的直流電壓流過電感L。二極管D1作用是防止電容C對地放電，同時起到續流作用。由于輸入的電壓是直流電，因此電感上的電流以一定的比率線性的增加，這個比率跟電感因素有關，隨著電感電流增加，電感里儲存了一些能量。

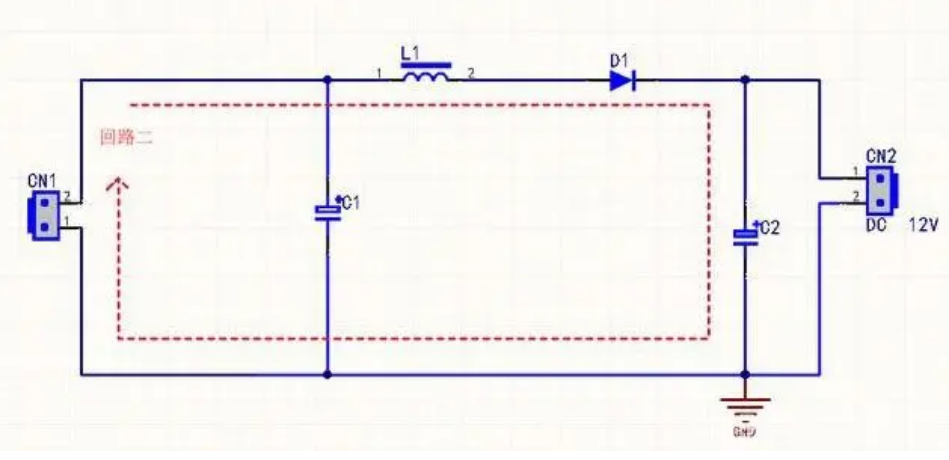

步驟二：如圖回路二，當開關管斷開時候，由于電感的電流不能突變，也就是說流經電感L的電流不會馬上變?yōu)榱?，而是緩慢的由充電完畢時的值變?yōu)榱悖@需要一個過程，而原來的電路回路已經斷開，于是電感只能通過新電路放電，即電感開始給電容C2充電，電容兩端電壓升高，此時電壓已經高于輸入電壓了，升壓過程中，電容要足夠大，這樣在輸出端就可以在放電過程中保持一個持續的電流，這兩個步驟不斷重復，在輸出兩端就得到高于輸入電壓的電壓。

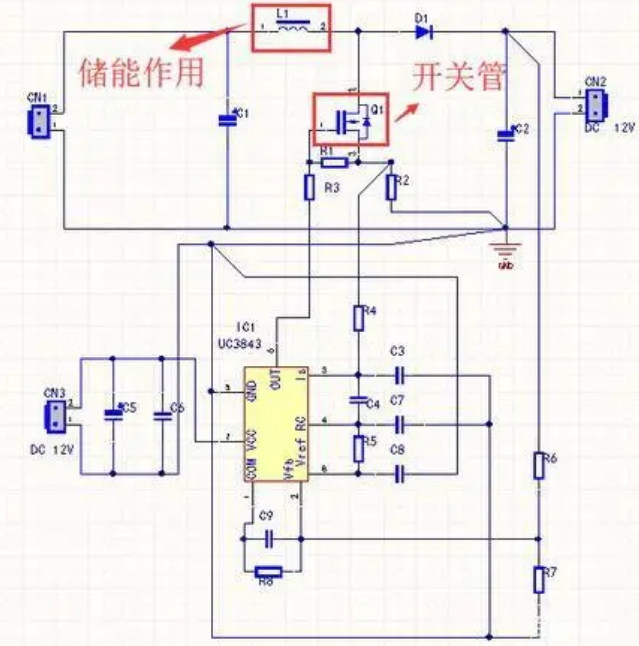

實際電路實例如下圖
