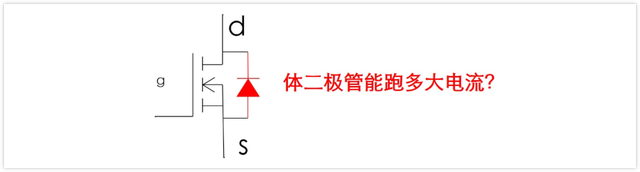

體二極管是MOS管中的一個重要組成部分，它是襯底B與漏極D之間的PN結。 由于把B極和S極短路了，因此出現了SD之間的體二極管。今天我們簡單來講下關于體二極管在MOS管中的作用，以及它能承受多大電流。
體二極管是什么？
MOS管有源極-襯底、漏極-襯底間倆PN結，由于源極S和襯底B短接，剩下漏極-源極間一個PN結，這個就是體二極管，又稱寄生二極管。體二極管的導通電流取決于 MOS 管的工藝和結構，

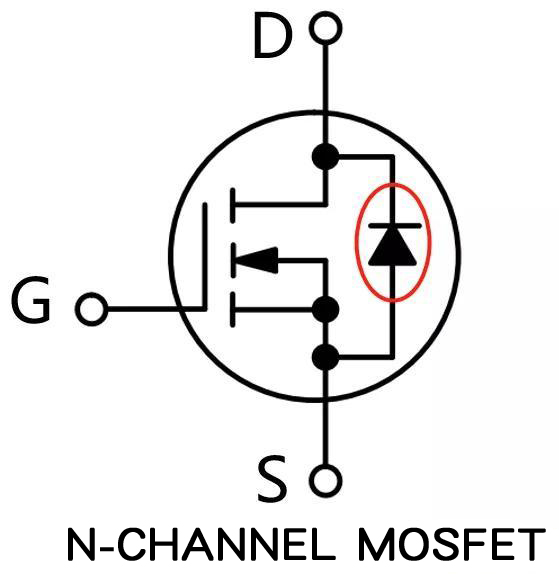

（體二極管圖片）
體二極管的作用？
MOS管體二極管的一個重要作用是防止VDD（電源電壓）過壓。當電源電壓超過MOS管的額定電壓時，二極管首先會反向擊穿，將大電流直接導向地，從而避免MOS管因過壓而損壞。這種保護作用對于MOS管而言至關重要，因?yàn)樗苡行У靥岣進OS管的使用壽命和可靠性。
體二極管在MOS管中能承受多大的電流呢？
這主要取決于MOS管的規格和設計。一般來說，MOS 管的體二極管最大電流不會超過其漏極 - 源極的最大電流。增強型nMOS管和增強型pMOS管的體二極管可以承受較大的電流，一般到幾毫安到幾安培之間。
需要注意的是，雖然體二極管可以承受一定范圍內的電流，但在實際應用中，為了保證MOS管的穩定性和可靠性，一般不建議將其工作在接近反向擊穿電流的極限值。此外，在設計電路時，應充分考慮MOS管體二極管的電流承受能力，避免因電流過大而導致 MOS 管損壞。
MOS管體二極管可能存在的問題：
1. 影響電路性能：由于寄生二極管的存在，可能會在MOS管開關過程中產生額外的電流，從而影響電路的性能和穩定性。
2. 造成誤操作：在電路設計過程中，若沒有充分考慮到MOS管體二極管的影響，可能會導致電路誤操作，如誤判 MOS 管的導通和截止?fàn)顟B(tài)。
3. 降低可靠性：當MOS管體二極管承受過大的電流時，可能會導致其損壞，進而影響整個電路的可靠性。
