我們經常講到PN結，而MOS管里有個寄生二極管就是因?yàn)镻N結產生的。今天我們來詳細介紹下這個二極管。
相信很多人都會有這個疑問，究竟這個二極管起什么作用呢？是什么性質的二極管呢？

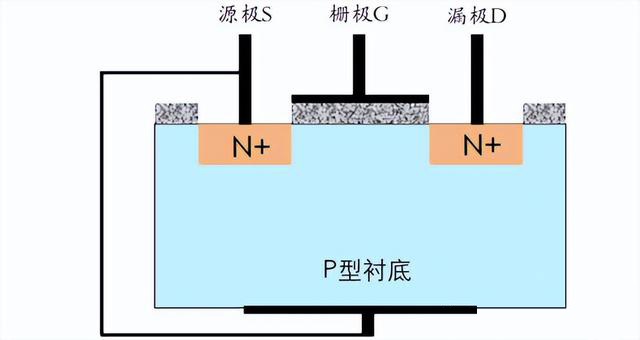

這個寄生二極管又叫體二極管，我們以NMOS管為例先說一下它是怎么來的。NMOS管是以P型半導體為襯底，在上面挖出兩個溝槽，然后填充摻雜濃度比較高的N型半導體，形成下面這種結構。

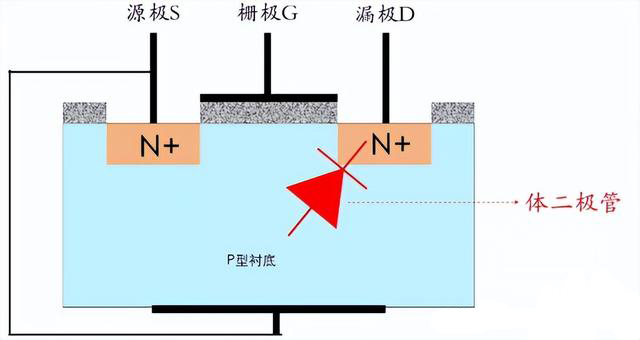

大家都知道P型和N型半導體放到一起，總會形成PN結。所以原本在襯底和S極、襯底和D極都應該有PN結。但因?yàn)镾極和襯底連接到一起，所以便只有D極與襯底之間形成了PN結，這個體二極管就是襯底與D極之間的PN結形成的。

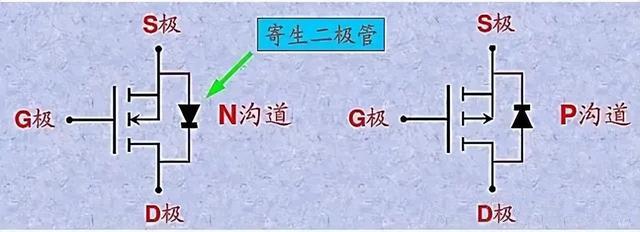

由于把襯底和S極短接了，也就相當于在S極與D極之間形成了體二極管。而且這個二極管是由于制造工藝形成，無法避免的。
值得留意的是，并非所有的情況都需要把襯底下的B極與S極連接。例如在集成電路中，是把B極接到電壓最低或者最高，并非一定是S極。
如果B極懸空，那么S極和D極之間就沒有這個二極管了，這種情況下，D極和S極是對稱的，可以互相換一換身份的。
那這個二極管到底有什么用呢？下面我們說下它的好處。
當電路中產生很大的瞬間反向電流時，就可以通過這個二極管導出，保護了 MOS 管的D極和S極。如果沒有這個二極管，就有可能燒壞MOS管了。
當漏源正接，VDD過大時，這個二極管會在MOS管造成破壞之前，先反向擊穿，將大電流直接導地，從而避免MOS管被燒壞。
另外在我們有些電路中，比如開關電源電路，可以利用這個二極管來釋放電感上的能量，或者在電機控制器內部，通過二極管，來構成整流二極管。
不過任何事物都是有兩面性的，下面我就說一下它的一個小缺點，應該沒人反對吧。
不過它也有個缺點，就是在S極和D極之間會產生漏電流。這個在使用MOS管時需要注意一下。
