功率二極管特性和損耗詳解

一、二極管分類概述

二極管作為一種具有單向?qū)щ娦缘陌雽?dǎo)體器件，在電子電路中應用廣泛。根據其不同的特性和應用場景，二極管主要分為以下幾類：

整流二極管：主要用于將交流電轉換為直流電的整流電路中，能夠承受較高的正向電流和反向電壓。

開關二極管：在數字電路和開關電源等應用中，利用其快速開關特性來實現信號的開關控制。

肖特基勢壘二極管：具有較低的正向壓降和快速的開關速度，適用于高頻、高效的應用場合。

齊納二極管：主要用于穩壓和限幅電路中，通過擊穿特性來實現穩定的參考電壓。

高頻二極管：專為高頻應用設計，能夠在高頻率下保持良好的性能。

在保護電路中，齊納二極管曾是常用的保護元件。然而，隨著電子設備的精密化和應用的微細化，對保護元件的性能要求越來越高。TVS（瞬態電壓抑制器）作為一種高性能的保護元件，逐漸成為首選。TVS能夠提供更快的響應速度和更高的浪涌吸收能力，有效保護電路免受瞬態過電壓的損害。

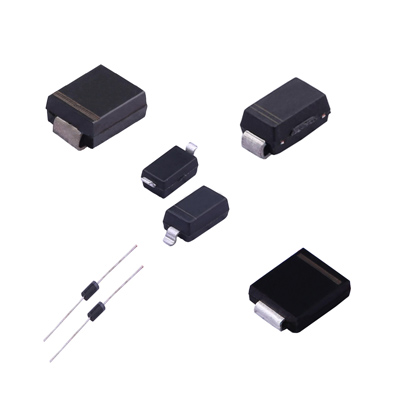

二、功率二極管簡介

功率二極管是二極管家族中的重要成員，主要用于處理高功率電平的電路中。與普通二極管一樣，功率二極管也具有兩個端子，并沿一個方向傳導電流。然而，功率二極管在設計和制造上更加注重對高電流、高電壓的承受能力以及散熱性能，以滿足功率應用的需求。

三、二極管的損耗組成

在實際工作中，二極管會產生一定的損耗，這些損耗不僅影響電路的效率，還會導致器件發熱，進而影響其可靠性和壽命。二極管的損耗主要由以下三部分組成：

（一）通態損耗（Pc）

當二極管處于正向?qū)顟B(tài)時，通過二極管的正向壓降（Vf）與正向電流（If）的乘積即為通態損耗。通態損耗是二極管在導通狀態下能量損失的主要部分，其大小與二極管的正向特性密切相關。正向壓降越小、正向電流越大的二極管，在相同的導通條件下，通態損耗也會相應增大。因此，在選擇二極管時，需要綜合考慮其正向壓降和預期通過的電流大小，以降低通態損耗，提高電路效率。

（二）截止損耗（Pb）

二極管在反向截止?fàn)顟B(tài)時，雖然電流很小，但仍存在由反向漏電流（Ir）和反向截止電壓（Vr）引起的損耗。反向漏電流是二極管在反向偏置時流過的微小電流，其大小與二極管的材料、工藝和溫度等因素有關。截止損耗相對通態損耗和開關損耗通常較小，但在一些高電壓、低電流的應用場景中，截止損耗也不容忽視，尤其是在對電路效率要求極高的情況下，需要選擇反向漏電流小的二極管以降低截止損耗。

（三）開關損耗（Ps）

開關損耗是二極管在執行開通和關斷動作過程中產生的損耗，它由開通損耗（Pon）和關斷損耗（Poff）兩部分組成。開通損耗發生在二極管從截止?fàn)顟B(tài)轉換到導通狀態的過程中，此時二極管的電壓和電流都在快速變化，導致能量損失。關斷損耗則是在二極管從導通狀態轉換到截止?fàn)顟B(tài)時產生的，又可細分為在反向恢復期間的兩個部分損耗（Poffa和Poffb）。開關損耗的大小與二極管的開關速度、反向恢復特性以及電路中的電壓、電流變化速率等因素有關。在高頻應用中，開關損耗對二極管的總損耗貢獻較大，因此選擇開關速度快、反向恢復時間短的二極管有助于降低開關損耗，提高電路的效率。

（四）總損耗（Pd）

二極管的總損耗是通態損耗、截止損耗和開關損耗之和，即Pd = Pc + Pb + Ps。總損耗反映了二極管在實際工作中的能量損失情況，是評估二極管性能和散熱要求的重要指標。在電路設計中，需要根據二極管的總損耗來確定其散熱措施，以保證二極管在允許的溫度范圍內工作，防止因過熱導致性能下降或損壞。

四、功率二極管損耗的特殊考慮

功率二極管在工作過程中會產生一定的損耗，這些損耗主要包括正向?qū)〒p耗、反向恢復損耗和開關損耗。正向?qū)〒p耗源于功率二極管的電阻導致的電壓降和電流流失，從而產生能量損失，與功率二極管的正向?qū)娮琛⒄螂娏骱碗妷好芮邢嚓P(guān)。反向恢復損耗則發生在功率二極管從反向?qū)顟B(tài)切換到正向?qū)顟B(tài)時，由于其在反向?qū)顟B(tài)下儲存了一定的電荷，反向恢復時會釋放出這些電荷，產生能量損失，該損耗與功率二極管的反向恢復時間、反向電流和反向電壓有關。開關損耗是在功率二極管從導通狀態切換到截止?fàn)顟B(tài)時產生的，由于其在導通狀態下具有一定的電阻，切換到截止?fàn)顟B(tài)時，這些能量需要耗散，從而產生能量損失，開關損耗與功率二極管的導通電阻、導通時間和開關頻率相關。

在實際應用中，功率二極管的損耗會導致電路效率降低，產生熱量，影響電路的可靠性。因此，在選擇功率二極管時，需要綜合考慮其正向?qū)娮琛⒎聪蚧謴?fù)時間、導通時間和開關頻率等參數，以及電路的工作條件和要求，以降低功率二極管的損耗，提高電路效率和可靠性。
