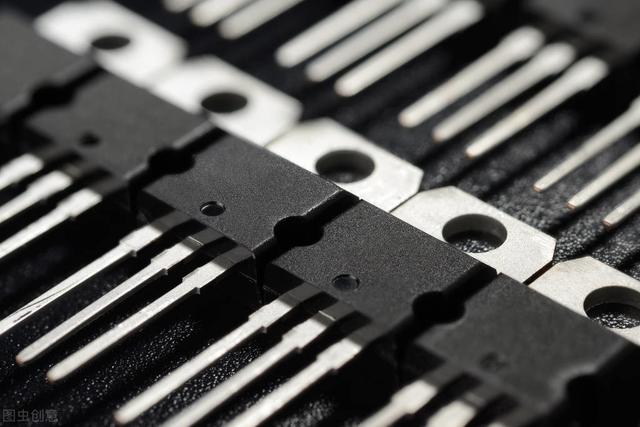

晶閘管，亦稱可控硅，作為一種基于PNPN四層結構的半導體器件，在電力電子領域中扮演著關鍵角色。其獨特的性能使其廣泛應用于整流、調光、調速等控制電路中。然而，為確保晶閘管在實際應用中實現可靠導通，必須滿足一系列特定的工作條件。本文將深入探討晶閘管的工作原理、導通條件、穩定性影響因素及提升可靠性的措施，并結合實際應用進行分析。
一、晶閘管的工作原理
晶閘管的核心結構為PNPN四層半導體，設有三個電極：陽極（A）、陰極（K）和控制極（G）。其導通機制如下：
初始狀態：在未施加觸發信號時，晶閘管處于阻斷狀態，陽極與陰極間無電流流通。
觸發導通：當陽極施加正向電壓且控制極接收到足夠的觸發信號時，晶閘管迅速從阻斷狀態轉變?yōu)閷顟B(tài)。此時，PNPN結構中的載流子被激活，形成持續的電流通路。
維持導通：一旦導通，即使移除控制極信號，只要陽極電流保持在擎住電流以上，晶閘管將持續導通，直至陽極電流降至擎住電流以下。
二、確保晶閘管可靠導通的關鍵條件
1. 陽極正向電壓
晶閘管導通的基本前提是陽極相對于陰極施加正向電壓。這種偏置為載流子的運動提供必要驅動力。若陽極電壓反向，器件將保持阻斷。
2. 有效觸發信號
控制極需接收一定幅值和持續時間的觸發電流（或電壓），以確保足夠的載流子注入，推動晶閘管進入導通狀態。觸發信號過弱可能導致導通失敗，而過強則可能引起誤觸發或器件損壞。
3. 陽極電流高于擎住電流
導通后，維持導通狀態的關鍵在于陽極電流必須持續高于擎住電流。擎住電流受器件特性、環境溫度和負載條件影響。若陽極電流降至該閾值以下，晶閘管將自動關斷。
4. 有效散熱管理
晶閘管在導通過程中會產生功耗，轉化為熱量。若散熱不良，溫度上升可能導致熱失控，影響導通性能甚至損壞器件。因此，良好的散熱設計（如散熱片、導熱材料）至關重要。
三、影響晶閘管導通穩定性的其他因素
1. 電源電壓波動
供電電壓的穩定性直接影響晶閘管的導通狀態。頻繁的電壓波動可能導致觸發電路失效或陽極電流不穩定，進而影響導通可靠性。
2. 負載特性
不同類型的負載（阻性、感性或容性）對晶閘管導通狀態有不同的影響。感性負載可能產生反沖電壓，影響陽極電流連續性，增加誤關斷風險。
3. 電磁干擾（EMI）和噪聲
電路中的電磁干擾和噪聲可能干擾控制極信號，導致誤觸發或失效。設計時應采取抗干擾措施，如濾波、屏蔽等。
四、提高晶閘管可靠導通的有效措施
1. 器件選型
根據應用場景選擇合適的晶閘管型號，確保其額定電壓、電流和觸發參數滿足實際需求，避免因參數不匹配導致的導通不穩定。
2. 觸發電路優化
設計高效的觸發電路，確?？刂茦O獲得穩定、可靠的觸發信號。增加抗干擾設計可提高電路在復雜環境下的可靠性。
3. 散熱管理
通過安裝散熱片、優化PCB布局、使用導熱材料等方式，降低晶閘管的工作溫度，延長器件壽命，提升導通可靠性。
4. 保護電路設計
加入過流保護、過壓保護等安全措施，可有效防止異常情況下對晶閘管的損害，確保其穩定導通。
五、應用實例分析
1. 工業電機調速
在工業電機控制中，晶閘管常用于調速器中，控制電機的啟動、加速和制動過程。為確保高負載、高頻率下的可靠導通，工程師會設計專門的觸發電路，并結合散熱管理和電磁兼容性設計。
2. 高功率直流整流
在高功率直流整流器中，晶閘管的穩定導通對電網運行至關重要。通常采用多級保護和冗余設計，確保高可靠性。
六、結論
晶閘管的可靠導通依賴于正向陽極電壓、有效觸發信號、足夠的陽極電流和良好的散熱環境。為確保其在實際應用中的穩定性，必須全面考慮電路設計、器件選型和外界干擾等因素，并結合有效的保護措施，才能實現晶閘管的長期穩定工作。隨著電力電子技術的不斷發展，晶閘管將繼續在眾多領域中發揮其獨特價值。
