一、半波整流器基礎
直流半波整流倍壓電路是電源設計領域的常見方案，尤其適用于對高輸出電壓有需求的設備，如電子設備、高壓閃光燈和靜電發生器等。其設計核心在于巧妙運用二極管的單向?qū)щ娦砸约半娙萜鞯膬δ芴匦浴Ｔ陔娐窐?gòu)成上，以倍壓電路為例，主要由變壓器、兩個二極管和兩個電容器組成。
工作過程中，在負半周階段，電源經二極管D1向電容C1充電，此時二極管D2處于截止狀態。電容C1上的電壓逐漸升高，直至達到輸入電壓的峰值。進入正半周時，二極管D1截止，D2導通。這時，電容C1的電壓與輸入電壓疊加，使得電容C2上的電壓達到輸入電壓峰值的兩倍，隨著周期循環，電壓逐漸趨于穩定，最終穩定在理想峰值電壓的兩倍。
二、電路特性剖析
結構簡潔性 ：該電路僅需少量二極管和電容器即可達成倍壓功能，大幅簡化了設計復雜度，降低了設計成本，提升了設計效率。
低電流適用性 ：半波整流的特性使其在每個周期僅利用半個周期進行充電，這使得它特別適用于低功率和低電流輸出的應用場景，能夠有效滿足小型設備的供電需求。
輸出電壓穩定性考量 ：當電路輸出端連接負載時，輸出電壓會隨負載電流變化而波動。為平滑輸出電壓，通常需要額外添加濾波電容，以減小電壓紋波，提升輸出電壓的穩定性，確保負載設備的正常運行。
三、實際應用領域
高壓閃光燈觸發電路 ：在閃光燈啟動的瞬間，需要較高的電壓來擊穿閃光燈管內的氣體，使其迅速導通并發光。倍壓電路能夠為這一過程提供所需的高壓，確保閃光燈能夠快速、可靠地啟動，滿足攝影等場景對快速閃光的要求。
靜電噴涂設備 ：靜電噴涂機借助倍壓電路產生高壓靜電場，使涂料微粒在靜電場的作用下吸附到被噴涂物體表面，從而提高噴涂效率和涂料利用率，實現更均勻的涂層效果，廣泛應用于汽車、家具等領域。
便攜式高壓設備 ：例如一些電容器充電器或電子測試設備，對電路尺寸和成本有嚴格要求。倍壓電路以其簡潔的結構和高效的電壓提升能力，能夠在有限的空間內提供所需的高壓電源，同時降低設備的制造成本和體積，提升設備的便攜性。
四、設計與使用關鍵要點

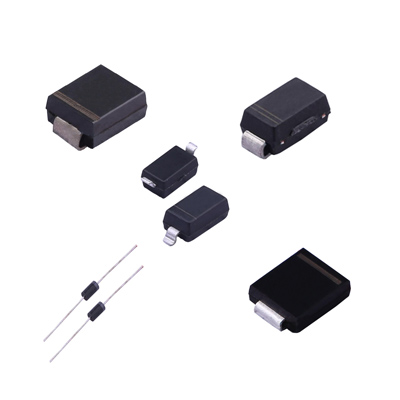

二極管選型 ：二極管在電路工作中需要承受較大的反向電壓，因此必須選擇能夠承受足夠高反向電壓的二極管。通常，二極管的峰值反向電壓（PIV）應大于輸入電壓峰值的兩倍，以確保二極管在電路運行過程中不會因過高的反向電壓而擊穿損壞，保障電路的可靠性。
電容耐壓匹配 ：為防止電容器因過壓而損壞，所選用電容的耐壓值必須大于輸入電壓的峰值。同時，電容的容量也需根據電路的具體需求進行合理選擇，以滿足電路的儲能和濾波要求。
負載電流適應性 ：當負載電流較大時，輸出電壓會相應降低。因此，需要根據實際負載情況，精確選擇合適容量的濾波電容器，以減小輸出電壓的波動，確保電路在不同負載條件下的穩定運行，提升供電質量。
五、電路擴展應用 —— 乘法器電路
通過將多個二極管和電容器進行串聯組合，可以構建更為復雜的乘法器電路，如三倍壓、四倍壓甚至更高倍壓的電路。在這些電路中，每增加一個倍壓級，都能進一步提升輸出電壓的峰值。這類高倍壓電路在電子加速器、激光器和高壓探測器等對高壓電源有特殊要求的設備中具有重要應用價值，為這些尖端科技設備的正常運行提供了關鍵的電力支持。
綜上所述，直流半波整流倍壓電路憑借其簡潔的設計結構和高效的電壓提升能力，在電源設計領域占據重要地位。通過精心選擇元件參數并優化設計，可以充分發揮該電路的優勢，提升電子設備的性能和可靠性，為各類設備的穩定運行提供有力保障，滿足不同應用場景對高壓電源的需求。
