一、架構總覽
CMOS傳輸門，作為一種高效的模擬開關，用于傳輸模擬信號，由一個PMOS和一個NMOS管并聯構成。其獨特的構造使其在電子電路中扮演著關鍵角色。
二、工作原理詳解
（一）基本構造與偏置
TP和TN是結構對稱的器件，漏極和源極可互換。假設開啟電壓|VT|為2V，輸入模擬信號范圍在-5V到+5V之間。為確保襯底與漏源極間的PN結任何時候都不正偏，TP的襯底接+5V，TN的襯底接-5V。兩管柵極由互補信號電壓（+5V和-5V）控制，分別標記為C和!C。
（二）工作狀態分析
斷開狀態 ：當C端接低電壓-5V時，TN柵壓為-5V，無論vI在-5V到+5V范圍內取何值，TN均不導通。同時，TP柵壓為+5V，TP也不導通。此時，開關斷開。
導通狀態 ：當C端接高電壓+5V時，TN柵壓為+5V，若vI在-5V到+3V范圍內，TN導通。同時，TP柵壓為-5V，當vI在-3V到+5V范圍內，TP導通。進一步分析表明：
當vI < +3V時，僅TN導通。
當vI > -3V時，僅TP導通。
當vI在-3V到+3V之間時，TN和TP均導通。
此時，一管導通程度越深，另一管導通程度相應減小。由于兩管并聯，開關導通電阻近似為常數，這是CMOS傳輸門的優勢。正常工作時，模擬開關導通電阻約為數百歐，與輸入阻抗為兆歐級的運放串接時，可忽略不計。
三、電路圖及雙向特性
傳輸門或模擬開關是一種電子元件，由pMOS和nMOS晶體管組成，控制柵極以互補方式偏置，使兩個晶體管要么同時打開，要么同時關閉。
當節點A為邏輯1時，互補邏輯0施加于節點/A，允許兩個晶體管在IN到OUT之間傳導信號。當節點/A為邏輯0時，互補邏輯1施加到節點A，關閉兩個晶體管，在IN和OUT節點上形成高阻抗條件。
原理圖中的IN和OUT標簽是任意的，因為反轉后電路仍能正常工作，這種設計提供了真正的雙向連接，不會降低輸入信號。
四、用途與應用
傳輸門通常用作邏輯電路的構建模塊，例如D鎖存器或D觸發器。作為獨立電路，傳輸門可以在熱插入或拔出期間將一個或多個組件與實時信號隔離。在安全應用中，它們可以有選擇地阻止關鍵信號或數據傳輸。

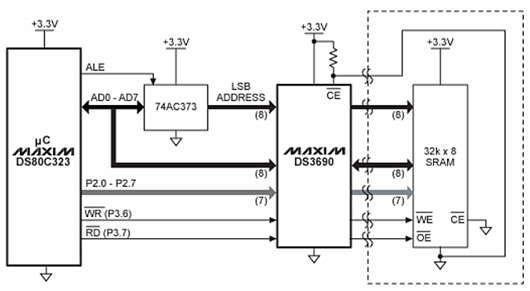

例如，在圖3中，傳輸門用于隔離微處理器和存儲器組件之間的I/O總線，以防存儲器被移除。SRAM安裝在可移動存儲卡上，DS3690傳輸門用于隔離通過連接器路由的各種信號。SRAM的接地連接通過連接器反饋，以下拉DS3690芯片使能（/CE）引腳，在安裝存儲卡時啟用傳輸門。
CMOS傳輸門憑借其獨特的架構和工作原理，在電子電路中發揮著重要作用，其應用范圍廣泛，為電路設計提供了靈活性和高效性。
