NMOS晶體管工作原理剖析
NMOS（N溝道金屬氧化物半導體）晶體管作為一種關鍵的半導體器件，在現代電子技術中扮演著舉足輕重的角色。其獨特的構造與工作原理，使其在眾多領域得到了廣泛應用。
NMOS晶體管以n型摻雜劑應用于柵極區域為顯著特征。當柵極端子施加正電壓時，晶體管被激活而導通，展現出其在電路控制中的關鍵作用。在CMOS（互補金屬氧化物半導體）設計以及邏輯和存儲芯片領域，NMOS晶體管的應用尤為突出。相較于PMOS晶體管，NMOS晶體管在速度上具有顯著優勢，這一特性使得在單個芯片上能夠集成更多的晶體管，為芯片性能的提升提供了有力支持。

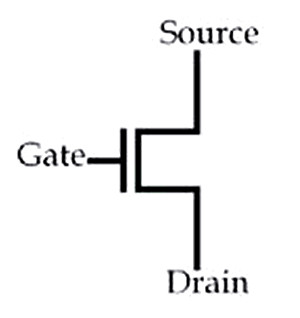

NMOS晶體管符號
NMOS晶體管符號
一、NMOS晶體管結構

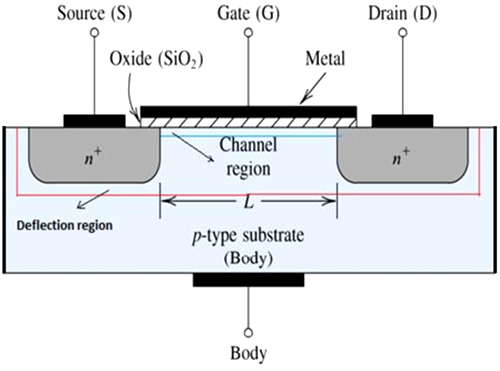

NMOS晶體管主要由兩個n型半導體區域構成，這兩個區域被嵌入在p型體材料中，并且與柵極緊密相鄰，分別被稱為源極和漏極。晶體管還配備有一個控制柵極，其核心功能在于調控源極與漏極之間的電子流動。晶體管的主體通常接地，這使得源極和漏極朝向主體的PN結處于反向偏置狀態，從而在沒有柵極電壓時，晶體管保持關閉狀態，阻止電流流通。
二、NMOS晶體管工作原理

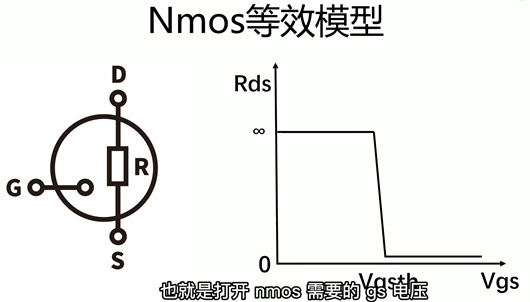

當晶體管的柵極與源極之間存在正壓差時，靠近氧化硅側的區域會聚集大量電子，進而形成導通的溝道。
此時，晶體管相當于閉合電路，電流能夠從源極流向漏極。具體而言，隨著柵極端子處的電壓逐漸增加，電場強度也隨之增強，并將自由電子吸引至Si-SiO?界面的底部。當柵極電壓達到一定閾值后，電子會填充該區域的所有空穴，使得柵極下方的薄層發生反轉，變成n型半導體，從而建立起從源極到漏極的導電通道，晶體管開始導通，允許電流在源極與漏極之間流通。
此時，晶體管相當于閉合電路，電流能夠從源極流向漏極。具體而言，隨著柵極端子處的電壓逐漸增加，電場強度也隨之增強，并將自由電子吸引至Si-SiO?界面的底部。當柵極電壓達到一定閾值后，電子會填充該區域的所有空穴，使得柵極下方的薄層發生反轉，變成n型半導體，從而建立起從源極到漏極的導電通道，晶體管開始導通，允許電流在源極與漏極之間流通。
相反，當柵極端子接地，即柵極電壓為0時，源極和漏極之間的PN結保持反向偏置狀態，沒有電流能夠流過，晶體管處于關閉狀態，源極與漏極之間的連接被切斷，形成開路。
