一、限幅二極管的定義與分類
限幅二極管，亦稱鉗位二極管，是一種能夠?qū)﹄妷翰ㄐ畏冗M(jìn)行限制的電子元件。其主要功能是確保電路中的電壓不超過設定的閾值，從而避免過壓對敏感電子器件造成沖擊。限幅二極管并非特指某一具體型號，而是一類具備限幅特性的器件統稱。常見的限幅二極管包括齊納二極管（Zener）、瞬態電壓抑制二極管（TVS）以及部分普通二極管等，它們?cè)诟黝?lèi)電子電路中發揮著重要作用。
二、限幅原理剖析：導通與擊穿機制
限幅二極管的核心工作原理基于二極管的單向?qū)щ娦院头聪驌舸┨匦浴．?dāng)電路中出現電壓異常升高時，限幅二極管能夠迅速響應并進入導通狀態，形成一條低阻抗的通路，將多余的電流安全地引導至地線或旁路，進而有效控制電壓的進一步升高。
以齊納二極管為例，在反向偏置狀態下，當電壓超過其擊穿電壓時，齊納二極管會迅速導通，將電壓穩定在擊穿電壓值附近，起到鉗位作用。而TVS二極管則是專為瞬態過壓環境設計的高性能器件，其擊穿時間可快至皮秒級別，能夠迅速響應并抑制雷擊、電磁干擾等突發沖擊，適用于對響應速度要求極高的電路保護場景。
三、正向與反向限幅模式
根據電壓極性的不同，限幅可以分為正向限幅和反向限幅兩種模式：
正向限幅：當電壓為正且超過二極管正向?qū)ㄩ撝担ㄍǔＴ?.6V至0.7V之間）時，限幅二極管導通，限制電壓的進一步上升，保護后續電路免受過壓損害。
反向限幅：當施加的反向電壓超過器件的反向擊穿電壓時，二極管擊穿導通，同樣起到限制電壓的作用。反向限幅常用于保護電路輸入端口，防止外界高壓對電路造成破壞。
對于交流信號或雙向過壓情況，可將兩個二極管反向并聯，實現雙向限幅保護，這種配置在音頻輸入、模擬信號端口等場合中具有廣泛應用。
四、限幅二極管的典型應用
限幅二極管憑借其響應迅速、結構簡單、成本低廉等優勢，在各類電路保護中發揮著關鍵作用。以下是幾個典型的應用場景：
音頻電路：在揚聲器驅動電路中，限幅二極管被用于防止功放輸出過壓，避免因過壓導致?lián)P聲器燒毀，保障音頻設備的穩定運行。
數據接口保護：在RS-232、USB、CAN等通信接口上，常見TVS二極管的應用。它能夠有效吸收靜電或突發電壓尖峰，保護數據傳輸?shù)耐暾院涂煽啃浴?/div>
電源輸入端保護：在穩壓模塊的輸入端，限幅二極管可抑制外部供電的不穩定因素或浪涌電壓對芯片的影響，確保電源系統的穩定供電。
電路前端防護：如在ADC（模數轉換器）的輸入端口，常接有限幅二極管，用于避免因輸入電壓超出參考電壓范圍而導致的測量失真或器件損壞，保障數據采集的準確性。
五、實際電路應用場景
以一款嵌入式傳感器采集板為例，模擬信號從傳感器傳輸至MCU的ADC接口。由于傳感器安裝在戶外環境，可能遭受雷擊或工業干擾的影響。設計人員在ADC輸入端串聯了一個100Ω的限流電阻，并在旁并聯了一個TVS二極管（如SMBJ5.0CA），其反向擊穿電壓設定為5V左右，略高于ADC參考電壓。這樣，即便外界突然引入15V的瞬態高壓，TVS二極管也能夠在5V處實現鉗位，有效保護后端MCU不被燒毀，確保整個采集系統的穩定運行。
六、限幅二極管的選型指南
在選型過程中，需根據具體的電壓保護需求綜合考慮以下幾個關鍵參數：
擊穿電壓（Vbr）：應選擇略高于正常工作電壓的擊穿電壓，以確保在正常工作條件下二極管不導通，而在過壓情況下能夠及時鉗位。
峰值脈沖電流（Ipp）：需確保所選二極管的峰值脈沖電流大于電路中可能出現的最大浪涌電流，以防止二極管因過流而損壞。
響應時間：TVS二極管的響應速度比齊納二極管更快，更適合高速電路中的過壓保護需求，能夠在瞬間響應并抑制電壓尖峰。

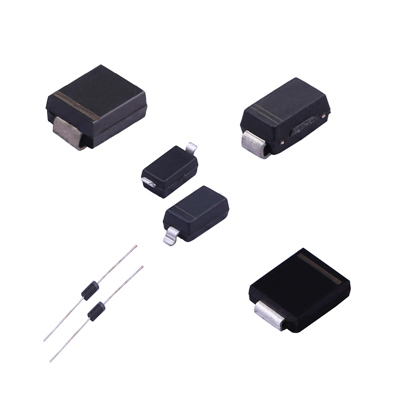

封裝形式：根據實際的電路布局和空間限制，可選擇SMA、SMB、DO-15等不同封裝形式的限幅二極管，以滿足不同應用場景的安裝要求。
