運算放大器電壓跟隨器電路圖,原理介紹
電壓跟隨器簡介
電壓跟隨器簡介

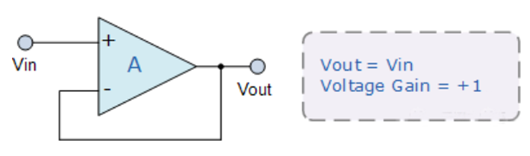

電壓跟隨器是一種特殊的運算放大器電路。其主要作用并非對輸入信號進行放大或反相處理，而是在前后兩級電路之間起到隔離的作用。該電路具備高輸入阻抗和低輸出阻抗的特點，能夠有效避免電路內部出現負載效應。當輸出端直接與輸入端之一相連時，整個緩沖器的增益恒為 +1，即輸出電壓 Vout 嚴格等于輸入電壓 Vin，二者的電壓幅值完全相同。
電壓跟隨器的定義
電壓跟隨器又被稱為單位增益放大器、緩沖放大器或隔離放大器，是一種電壓增益固定為 1 的運算放大器電路形式。這意味著在信號傳輸過程中，運算放大器不會對信號進行任何形式的放大處理。

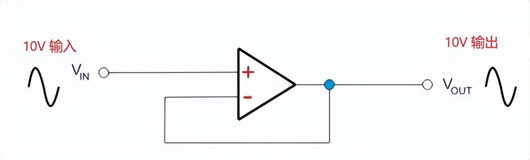

其得名 “電壓跟隨器”，源于其輸出電壓能夠精準地跟隨輸入電壓的變化。無論輸入電壓是何種數值，輸出電壓都能保持與之相同的幅值。例如，當輸入電壓為 10V 時，輸出電壓同樣為 10V。在電路系統中，電壓跟隨器主要承擔緩沖器的角色，既不會對信號產生放大作用，也不會導致信號衰減。
電壓跟隨器的原理
基于歐姆定律的相關原理，
當電阻值增大時，從電源汲取的電流會相應減少。若電流流入的是一個高阻抗負載，那么功率傳輸將不會受到影響。
當電阻值增大時，從電源汲取的電流會相應減少。若電流流入的是一個高阻抗負載，那么功率傳輸將不會受到影響。
為了更好地理解電壓跟隨器的工作原理，可以參考以下兩個示例場景。
低阻抗負載電路場景

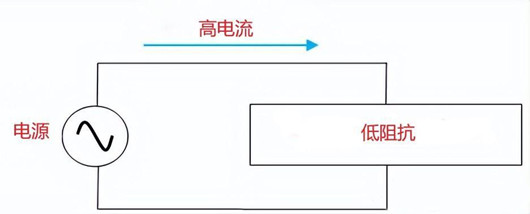

首先，考慮一個由低阻抗負載構成的電路，該電路由電源進行供電。根據歐姆定律，由于負載阻抗較低，負載將會消耗大量的電流。這將導致電源需要輸出較大的功率，進而引發電源內部出現較高的干擾。
電壓跟隨器介入場景

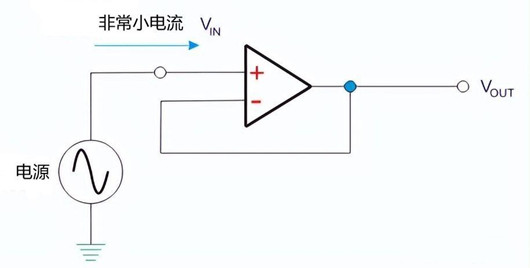

接下來，將相同的功率源連接至電壓跟隨器電路。由于電壓跟隨器具有極高的輸入阻抗特性，因此整個電路僅消耗非常少量的電流。由于電路中不存在反饋電阻，所以電路的輸出電壓將與輸入電壓保持一致。
