一、基礎功能詳述
（一）直流轉交流
逆變器依托逆變橋、控制邏輯單元以及濾波電路等核心組件，能夠將低壓直流電（常見的輸入電壓包括 12V、24V 或 48V）高效轉換為標準的 220V 交流電。這一轉換過程確保了逆變器的輸出電能與常規市電的電氣特性高度兼容，從而為各類用電設備提供了通用、便捷的電力接入方式。
（二）波形調整
根據不同的負載特性和應用場景需求，逆變器具備輸出多種波形的能力。對于精密儀器、高端音響設備以及部分工業控制設備等對供電質量要求極高的負載，逆變器可輸出純凈的正弦波電能。這種波形在電壓、頻率穩定性以及諧波失真度等方面均達到高標準，能夠有效避免因電能質量不佳導致的設備故障或性能下降等問題。
針對一些對供電波形要求相對寬松的一般性負載，例如照明燈具、電風扇、小型電動工具等，逆變器則可采用修正正弦波作為輸出波形。修正正弦波在保證基本供電功能的前提下，通過特定的波形調整技術，在關鍵時間點提供接近正弦波的電壓輸出，從而在滿足設備運行需求的同時，提升了逆變器的轉換效率和經濟性。
（三）功率適配
在功率適配方面，逆變器的設計充分考慮了實際應用中的多樣性需求。對于常規的家用電器，如電視、微波爐、電熱水器等，逆變器能夠穩定輸出與其功率相匹配的交流電能，確保設備的正常運行。而對于啟動功率較高的設備，例如冰箱、空調、洗衣機等，逆變器則具備一定的功率冗余設計。在設備啟動瞬間，逆變器能夠短時間內提供遠高于設備額定功率的輸出功率，順利驅動設備啟動，并在設備進入正常運行狀態后，自動調整輸出功率至穩定的工作水平，從而有效保護逆變器自身免受過載損壞，同時也保障了設備的可靠運行。
二、應用場景拓展
（一）移動供電領域
在移動供電場景中，車載逆變器的應用尤為廣泛。通過與車輛點煙器接口或直接連接至車載蓄電池，車載逆變器能夠將車輛電池提供的 12V 或 24V 直流電轉換為 220V 交流電。這為車內電子設備的使用提供了極大的便利，例如為筆記本電腦、手機、平板電腦等移動辦公設備充電，驅動車載冰箱保持食物新鮮，甚至為便攜式影音設備提供電力支持，極大地提升了車內旅行的舒適性和便利性。
（二）太陽能發電系統
在太陽能光伏發電系統中，光伏逆變器作為系統的核心組件之一，承擔著將太陽能電池板產生的直流電能高效轉換為交流電能的關鍵任務。現代光伏逆變器不僅具備高效穩定的電能轉換功能，還集成了最大功率點跟蹤（MPPT）技術。MPPT 技術通過實時監測太陽能電池板的輸出特性，自動調整其工作狀態，確保太陽能電池板始終在最大功率點附近運行。這一技術的應用顯著提高了太陽能光伏發電系統的能量轉換效率，使得更多的太陽能得以轉化為可用的電能，提高了整個系統的發電效益和經濟性。
（三）應急電源系統
在電網斷電或電力供應不穩定的情況下，儲能逆變器與蓄電池組合而成的應急電源系統能夠迅速投入使用，為家庭或工業場所的關鍵負載提供持續、穩定的電力支持。在家庭應用場景中，應急電源系統可優先保障照明設備、通信設備、冰箱等基本生活電器的運行，確保家庭成員在停電期間的基本生活需求得到滿足。而在工業領域，應急電源系統則能夠為生產設備的應急停機、數據備份與存儲、關鍵工藝流程的維持等提供電力保障，有效避免因突然停電導致的生產中斷、設備損壞以及數據丟失等嚴重后果。
三、工作原理剖析
（一）工作原理步驟
直流電源輸入 ：逆變器從直流電源獲取電能，常見的直流電源包括太陽能電池板、各類蓄電池（如鉛酸蓄電池、鋰離子蓄電池等）。這些直流電源所提供的電能通常具有相對較低的電壓等級，例如 12V、24V 或 48V 等。
電流轉換 ：在逆變器內部，電子開關器件（如 MOSFET 或 IGBT 等）以極高的頻率快速切換電流方向。通過控制這些電子開關的導通與截止時間，逆變器能夠將直流電流轉換為具有交流特性的脈沖電流。這些脈沖電流在時間和幅值上經過精心控制，形成近似正弦波或方波的波形。
交流電輸出 ：經過電子開關切換和波形調整后的交流電能，通過逆變器的輸出端口輸送至各類電器設備或并入電網。在這一過程中，逆變器的輸出電路還會對交流電進行進一步的穩壓、濾波等處理，以確保輸出電能的質量符合相關標準和設備的使用要求。
（二）基礎轉換過程
輸入階段 ：逆變器從直流電源（如 12V/24V 蓄電池）獲取穩定的直流電能。這些直流電源通常具備一定的儲能能力，能夠在一定時間內為逆變器的持續運行提供電能支持。

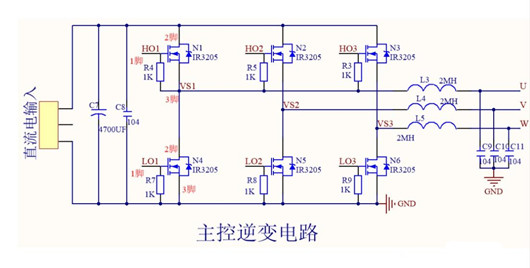

電子開關切換 ：通過高頻電子開關器件（如 MOSFET 或 IGBT 等）的快速切換，逆變器對直流電流的方向進行周期性的改變。這些電子開關器件在逆變器的控制邏輯作用下，按照預設的頻率和時序進行導通與截止操作，從而在輸出端形成一系列的脈沖電流。這些脈沖電流的寬度和間隔經過精確控制，以構成具有特定頻率和幅值的交流電波形。
波形優化 ：為了提高輸出交流電的波形質量，逆變器采用脈寬調制（PWM）技術對脈沖波形進行優化處理。PWM 技術通過調整每個脈沖的寬度，使得一系列脈沖的平均電壓逼近理想的正弦波電壓。隨后，經過 PWM 調制的脈沖波形再通過 LC 濾波電路進行平滑處理。LC 濾波電路利用電感和電容的儲能與釋能特性，將脈沖波形中的高次諧波成分有效濾除，最終得到較為平滑的近似正弦波交流電。
（三）核心控制技術
PWM 控制器 ：以 TL5001 芯片為代表的 PWM 控制器在逆變器的控制核心中發揮著至關重要的作用。PWM 控制器通過產生特定頻率和占空比的控制信號，精確調控電子開關器件的導通與截止時間。這種精細的控制能夠確保逆變器輸出的交流電壓和頻率保持高度穩定，例如穩定在 220V/50Hz 的標準范圍內，滿足各類電器設備對供電質量的要求。
反饋機制 ：逆變器配備有完善的反饋控制機制，通過電壓和電流傳感器實時監測輸出端的電壓和電流參數。這些傳感器將監測到的信號實時反饋至逆變器的控制單元，控制單元根據反饋信息與預設的目標參數進行比較和分析。當負載發生變化或電網出現波動時，反饋機制能夠迅速觸發控制邏輯的調整，實時優化電子開關的控制策略，從而確保逆變器輸出電能的質量不受影響，維持穩定的供電狀態。
