穩壓二極管，亦稱為齊納二極管，是一種由硅材料制成的面接觸型晶體二極管。它是一種在反向電壓達到臨界值之前具有高電阻的半導體器件。穩壓二極管的主要功能是穩定電壓，除此之外，它在電子電路中還有多種廣泛應用，包括用作穩壓電源、電壓基準源、鉗位電路、限流保護以及過壓保護等。

一、穩壓二極管的核心作用

穩壓二極管的作用主要體現在以下三個方面：

作為穩壓器或電壓基準元件 ：在各種需要穩定電壓的電路中，穩壓二極管可以提供精確的參考電壓，確保電路的穩定運行。

串聯實現高電壓穩定 ：通過將多個穩壓二極管串聯，可以在較高的電壓條件下使用，從而獲得更高的穩定電壓值，滿足不同電路的需求。

保護電路中的電子元器件 ：穩壓二極管能夠防止電路中的其他元件因高電流而損壞，起到過壓保護的作用，提高整個電路的可靠性和安全性。

二、穩壓二極管的工作原理

穩壓二極管是一種用于穩定電壓的單 P N 結二極管，其結構與整流二極管相似。當加在穩壓二極管上的反向電壓增加到一定數值時，大量載流子會隧穿 P N 結的位壘，形成較大的反向電流，此時電壓基本保持不變，這種現象稱為隧道擊穿。而在反向電壓較高時，位壘區內會產生大量載流子，在強電場的作用下形成大的反向電流，電壓同樣幾乎不變，這就是雪崩擊穿。因此，當反向電壓接近擊穿電壓時，反向電流會迅速增加，而反向電壓幾乎保持不變，這個相對穩定的電壓稱為齊納電壓（隧道擊穿）或雪崩電壓（雪崩擊穿）。

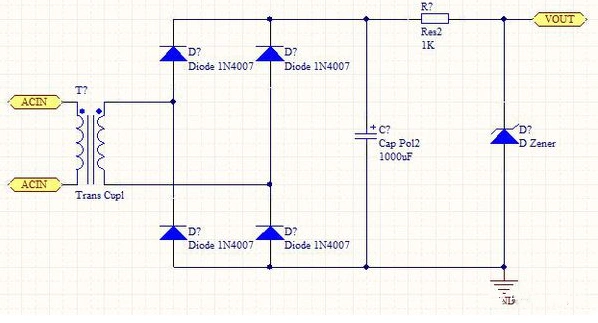

接線圖如下

具體來說，當穩壓管采用反向接法時，若反向電壓低于擊穿電壓，反向電流非常小，動態電阻較大。通常工作電流越大，動態電阻越小，穩壓性能越好。而當反向電壓超過擊穿電壓時，流過二極管的電流會急劇增大，但其兩端的電壓卻基本保持不變，正是利用這一特性來實現穩壓功能。

三、穩壓二極管的應用場景

作為過壓保護器件 ：穩壓二極管可以在準確的電壓下?lián)舸虼丝勺鳛橄拗苹虮Ｗo(hù)元件使用。由于可以獲取各種電壓的穩壓二極管，因此這種應用特別適合不同電路的保護需求。例如，在圖中所示電路中，穩壓二極管 D 用作過壓保護器件。一旦電源電壓 V S 超過二極管的穩壓值，D 就會導通，使繼電器 J 吸合，從而將負載 R L 與電源分離，保護負載免受過壓損壞。

構建穩壓電源 ：在穩壓電源電路中，穩壓二極管與限流電阻等元件配合，可以為電子設備提供穩定的直流電壓，確保設備的正常運行。

用作電壓基準源 ：在需要精確電壓基準的電路中，如測量?jī)x器、數據轉換電路等，穩壓二極管可以提供穩定的基準電壓，提高測量和轉換的準確性。

鉗位電路中的應用 ：在鉗位電路中，穩壓二極管可以將信號電壓限制在一定范圍內，防止信號幅度過大而損壞后續電路或影響信號處理的準確性。
